傳感器用PTC熱敏電阻
應用設計
根據PTC熱敏電阻對溫度敏感的特性,設計用在過熱保護及溫度傳感的場合,應用于開關電源,電器設備(電機,變壓器),功率器件(晶體管).特點是體積小,反應時間快,安裝方便.
過熱保護電路
型號參數
|
型號 |
最大電壓
Vmax(v) |
保護溫度點
Ts(℃) |
額定電阻值R25
@25℃(Ω) |
RTs-15℃
(Ω) |
保護溫度電阻值
Rs(Ω) |
最大電流
Imax(mA) |
|
MZ6-101T60 |
30 |
60 |
≤100 |
≤330 |
≥470 |
100 |
|
MZ6-101T70 |
30 |
70 |
≤100 |
≤330 |
≥470 |
100 |
|
MZ6-101T80 |
30 |
80 |
≤100 |
≤330 |
≥470 |
100 |
|
MZ6-101T90 |
30 |
90 |
≤100 |
≤330 |
≥470 |
100 |
|
MZ6-101T100 |
30 |
100 |
≤100 |
≤330 |
≥470 |
100 |
|
MZ6-101T110 |
30 |
110 |
≤100 |
≤330 |
≥470 |
100 |
|
MZ6-101T120 |
30 |
120 |
≤100 |
≤330 |
≥470 |
100 |
|
MZ6-101T130 |
30 |
130 |
≤100 |
≤330 |
≥470 |
100 |
|
MZ6-331T60 |
30 |
60 |
≤330 |
≤1500 |
≥2200 |
100 |
|
MZ6-331T70 |
30 |
70 |
≤330 |
≤1500 |
≥2200 |
100 |
|
MZ6-331T80 |
30 |
80 |
≤330 |
≤1500 |
≥2200 |
100 |
|
MZ6-331T90 |
30 |
90 |
≤330 |
≤1500 |
≥2200 |
100 |
|
MZ6-331T100 |
30 |
100 |
≤330 |
≤1500 |
≥2200 |
100 |
|
MZ6-331T110 |
30 |
110 |
≤330 |
≤1500 |
≥2200 |
100 |
|
MZ6-331T120 |
30 |
120 |
≤330 |
≤1500 |
≥2200 |
100 |
|
MZ6-331T130 |
30 |
130 |
≤330 |
≤1500 |
≥2200 |
100 |
使用注意
需要感知溫度的部位和PTC熱敏電阻傳感器的熱耦合很重要,否則會影響整批產品的一致性.
電機過熱保護用PTC熱敏電阻

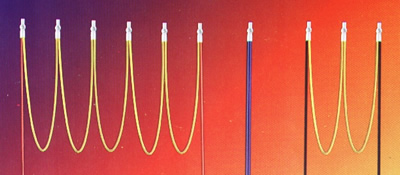

外形結構
應用設計
生產中需要連續運轉的車床，電熱烘箱，球蘑機等機電設備以及其它無人值守的設備，因電機過熱或溫控失靈造成的事故比較常見，使用電機過熱保護用PTC熱敏電阻可以有效預防事故發生。
對電機過熱保護常用的方法是在電機定子的繞組里埋設體積極小的傳感器用PTC熱敏電阻感溫頭，在正常情況下電機過熱保護用PTC熱敏電阻處于低阻態，不影響電機的正常運轉。當電機內部因故障過熱時，電機過熱保護用PTC熱敏電阻受熱阻值躍變，與之配合的繼電器失電釋放，電機停止運轉，等候排除故障后重新運轉。這種保護方法的優點在于直接監測繞組內部的溫度變化，在過熱溫度突破電機的絕緣等級之前使電機得到保護，同時由于TC熱敏電阻的可恢復性，不必象溫度保險絲一樣必需更換新的。
單芯MZ6型電機過熱保護用PTC熱敏電阻的阻溫曲線圖
在－20℃至Tk－20℃時，R≤250Ω；
在Tk－5℃時，R≤550Ω；
在Tk＋5℃時，R≥1330Ω；
在Tk＋15℃時，R≥4000Ω。
以上測量電壓為U≤2.5V
DC。
型號參數
| |
|
單芯PTC
|
三芯PTC串聯
|
單位
|
| 最大工作電壓
|
U
max |
25 |
25 |
v |
| 額定動作溫度 Tk
|
T K |
從60～180系列
|
從60～180系列
|
ºC
|
| Tk 的公差
|
|
±5 |
±5 |
ºC
|
| Tk 的重復性
|
△T |
±0.5
|
±0.5
|
ºC
|
| 常溫阻值
T=25ºC±1ºC（V≤2.5V） |
R 25
|
≤100
|
≤300
|
Ω |
| PTC阻值（V≤2.5V）
在某一溫度時 |
T k -5℃
|
≤550
|
≤1650
|
Ω |
| PTC阻值（V≤2.5V）
在某一溫度時 |
T k +5℃
|
≥1330
|
≥3990
|
Ω |
| PTC阻值（V≤2.5V）
在某一溫度時 |
T k +15℃
|
≥4 |
≥12 |
KΩ
|
| 動作時間
TD |
T D |
＜5 |
＜5 |
s |
| 絕緣強度
|
V |
2.5 |
2.5 |
Kv
|
| 最高允許存放溫度
|
T Lmax
|
160 |
160 |
ºC
|
| 最低允許存放溫度
|
T Lmin
|
-25 |
-25 |
ºC
|
| 導線的顏色
|
參考彩色編碼 |
| 重 量 |
Wt |
2 |
3.5 |
g
|
電機過熱保護用PTC熱敏電阻彩色編碼 (多芯的中間連接線是黃色)
| 溫度 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
105 |
110 |
115 |
120 |
125 |
130 |
135 |
140 |
145 |
150 |
155 |
160 |
165 |
170 |
180 |
| 線色 |
棕 |
棕 |
棕 |
白 |
白 |
白 |
綠 |
紅 |
蘭 |
棕 |
蘭 |
灰 |
紅 |
蘭 |
紅 |
白 |
白 |
黑 |
蘭 |
蘭 |
蘭 |
白 |
白 |
| 線色 |
黑 |
紅 |
灰 |
灰 |
棕 |
白 |
綠 |
紅 |
灰 |
棕 |
綠 |
灰 |
綠 |
蘭 |
黑 |
蘭 |
黑 |
黑 |
黑 |
紅 |
棕 |
綠 |
紅 |
|
