從PTC熱敏電阻的I-t特性曲線得知， 外加電壓后PTC熱敏電阻需經歷一段時間才能達到高阻態,
這種延遲特性被用于延時啟動用途。
電機啟動PTC熱敏電阻

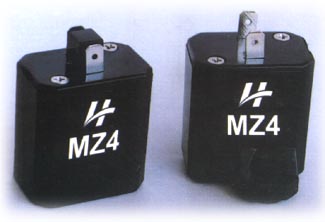

外形結構
應用原理

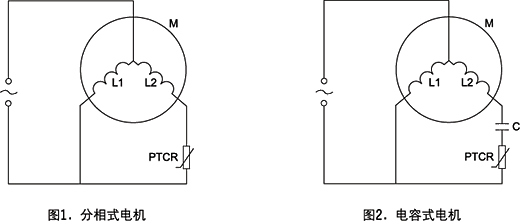

電機在啟動時，要克服本身的慣性，同時還要克服負載的反作用力（如冰箱壓縮機啟動時必須克服制冷劑的反作用力），因此電機啟動時需要較大的電流和轉矩。當轉動正常后，為了節約能源，需要的轉矩又要大幅度下降。給電機加一組輔助線圈，只在啟動時工作，正常后它就斷開。將PTC熱敏電阻串聯在啟動輔助線圈，
啟動后PTC熱敏電阻進入高阻態切斷輔助線圈，正好可以達到這種效果.
電子鎮流器、節能燈預熱軟啟動PTC熱敏電阻

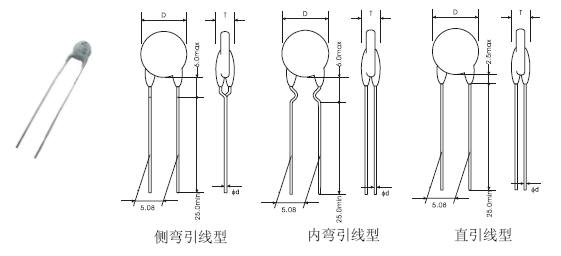

外形結構
應用原理
將PTC熱敏電阻用在節能燈電子鎮流器上，不必改動線路將產品直接跨接在燈管的諧振電容兩端，可以改變電子鎮流器、電子節能燈的硬啟動為預熱啟動，燈絲的預熱時間達0.4-2.0秒，可延長燈管壽命四倍以上。
應用PTC熱敏電阻實現預熱啟動如下圖：剛接通開關時，Rt處于常溫態，其阻值遠遠低于C2阻值，電流通過C1，Rt形成回路預熱燈絲。約0.4-2秒后，Rt焦耳熱溫度超過居里溫度Tc躍入高阻態，其阻值遠遠高于C2阻抗，電流通過C1、C2形成回路導致L諧振，產生高壓點亮燈管。
對某一特定的電子鎮流器、電子節能燈而言，所選用的PTC阻值越大、體積越小、居里溫度越低，其功耗就越小、預熱時間亦越短；反之功耗就越大，預熱時間亦越長。

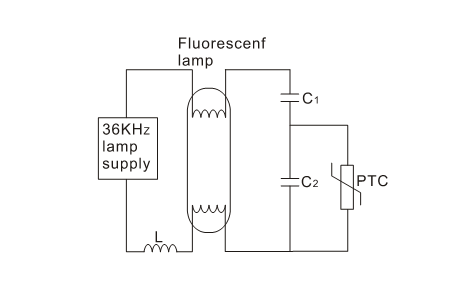

電子節能燈預熱軟啟動電路圖
使用注意
1.公司產品種類繁多，居里溫度為75℃、85℃、105℃的產品目前使用最為普遍.
2.除上表所列規格型號之外，可按用戶要求設計不同尺寸、開關溫度、阻值和耐電壓的PTC熱敏電阻.
3.PTC熱敏電阻已取得關于ROHS限制的六種有毒、有害物質含量的SGS測試報告.
電子鎮流器、節能燈軟啟動用PTC熱敏電阻器選用指南
基于增大延時時間可通過提高居里溫度和體積、減小阻值等途徑來實現，確定以下基本原則：
1.節能燈工作時燈內溫度較高，
PTC熱敏電阻器的居里溫度不能太低，否則延時時間太短，起不到預熱效果，居里溫度在100
℃以上為宜；
2.啟動線路為單電容時，PTC熱敏電阻器耐電壓要求較高，通常在800V以上；
3.電阻率高的PTC熱敏電阻器在可靠性方面可得到巨大的提升，在滿足啟動特性的前提下應優先選用；
4.必須考慮在低溫啟動時的情況，在低溫時，PTC熱敏電阻器的熱平衡電阻相應較低，可能造成燈管不啟動；
5.PTC熱敏電阻器的開關壽命最好大于100，000次；
6.預熱時間不能小于0.4秒；
7.啟動完畢后，PTC熱敏電阻器的功耗應符合有關規定。
|
