自動消磁PTC熱敏電阻

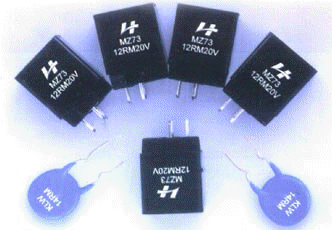

外形結構
應用設計
為了消除外界雜散磁場引起的圖象扭曲，彩電和彩顯中都設計了自動消磁電路，
由PTC熱敏電阻和消磁線圈來達到消磁效果。其原理是每次開機時施加能量，在正常運行后逐漸移除能量，使電子束只受到偏轉線
圈的作用，而不受外部任何雜散磁場的影響。
當開機時，PTC熱敏電阻處在低阻態，消磁線圈中形成大電流，磁力線大于350At，可有效消除雜散磁場的影響。隨后PTC熱敏電阻在大電流的影響下進入高阻態，回路電流自動衰減，殘余電流很小，
近似于開路，磁力線減至0.03At以下，達到正常運行下可接受的限度。
自動消磁PTC熱敏電阻因此應具備較大的沖擊電流和極低的殘余電流，
有較好的耐沖擊能力和很高的耐電壓強度。目前自動消磁PTC熱敏電阻的發展趨勢為小尺寸、低阻值、低殘余電流和高耐沖擊性、高可靠性.
使用注意
1.MZ7型正溫度系數熱敏電阻器是根據特定的用途設計制造的。因此，只能使用于規定的場合。
2.MZ7型正溫度系數熱敏電阻器應在規定的標準條件下使用，否則，由于使用不當，將導致產品性能下降，甚至損壞失效。
（1）使用時，工作電壓、電流的選擇不得超過參數表的規定；
（2）請勿在腐蝕性、揮發性、易燃性、還原性氣氛環境和靠近水、鹽、油的場合以及真空、低氣壓、高氣壓條件下使用。MZ7型正溫度系數熱敏電阻器應在-10°C-+40°C溫度內，相對濕度低于80%的條件下貯存，并避免溫度驟變，陽光直射，腐蝕氣氛、粉塵環境以及機械力的破壞。
|
