電容器的基礎知識及檢測方法
一、基礎知識
|
電容器是一種儲能元件，在電路中用于調諧、濾波、耦合、旁路、能量轉換和延時。電容器通常叫做電容。
按其結構可分為固定電容器、半可變電容器、可變電容器三種。
|
|
1． 常用電容的結構和特點
常用的電容器按其介質材料可分為電解電容器、云母電容器、瓷介電容器、玻璃釉電容等。
表1 常用電容的結構和特點
| 電容種類 |
電 容
結 構 和 特 點 |

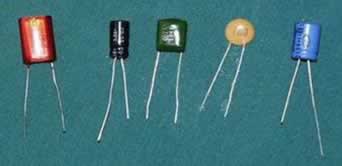

實物圖片 |
| 鋁電解電容 |
它是由鋁圓筒做負極，里面裝有液體電解質，插入一片彎曲的鋁帶做正極制成。還需要經過直流電壓處理，使正極片上形成一層氧化膜做介質。它的特點是容量大，但是漏電大，誤差大，穩定性差，常用作交流旁路和濾波，在要求不高時也用于信號耦合。電解電容有正、負極之分，使用時不能接反。有正負極性，使用的時候，正負極不要接反。
|
|
|
紙介電容
|
用兩片金屬箔做電極，夾在極薄的電容紙中，卷成圓柱形或者扁柱形芯子，然后密封在金屬殼或者絕緣材料（如火漆、陶瓷、玻璃釉等）殼中制成。它的特點是體積較小，容量可以做得較大。但是有固有電感和損耗都比較大，用于低頻比較合適。
|
|
|
金屬化紙介電容
|
結構和紙介電容基本相同。它是在電容器紙上覆上一層金屬膜來代替金屬箔，體積小，容量較大，一般用在低頻電路中。
|
|
油浸紙介電容
|
它是把紙介電容浸在經過特別處理的油里，能增強它的耐壓。它的特點是電容量大、耐壓高，但是體積較大。
|
|
|
玻璃釉電容
|
以玻璃釉作介質，具有瓷介電容器的優點，且體積更小，耐高溫。
|
|
陶瓷電容
|
用陶瓷做介質，在陶瓷基體兩面噴涂銀層，然后燒成銀質薄膜做極板制成。它的特點是體積小，耐熱性好、損耗小、絕緣電阻高，但容量小，適宜用于高頻電路。
鐵電陶瓷電容容量較大，但是損耗和溫度系數較大，適宜用于低頻電路。
|
|
|
薄膜電容
|
結構和紙介電容相同，介質是滌綸或者聚苯乙烯。滌綸薄膜電容，介電常數較高，體積小，容量大，穩定性較好，適宜做旁路電容。
聚苯乙烯薄膜電容，介質損耗小，絕緣電阻高，但是溫度系數大，可用于高頻電路。
|
|
|
云母電容
|
用金屬箔或者在云母片上噴涂銀層做電極板，極板和云母一層一層疊合后，再壓鑄在膠木粉或封固在環氧樹脂中制成。它的特點是介質損耗小，絕緣電阻大、溫度系數小，適宜用于高頻電路。
|
|
|
鉭、鈮電解電容
|
它用金屬鉭或者鈮做正極，用稀硫酸等配液做負極，用鉭或鈮表面生成的氧化膜做介質制成。它的特點是體積小、容量大、性能穩定、壽命長、絕緣電阻大、溫度特性好。用在要求較高的設備中。
|
 |
|
半可變電容
|
也叫做微調電容。它是由兩片或者兩組小型金屬彈片，中間夾著介質制成。調節的時候改變兩片之間的距離或者面積。它的介質有空氣、陶瓷、云母、薄膜等。
|
|
|
可變電容
|
它由一組定片和一組動片組成，它的容量隨著動片的轉動可以連續改變。把兩組可變電容裝在一起同軸轉動，叫做雙連。可變電容的介質有空氣和聚苯乙烯兩種。空氣介質可變電容體積大，損耗小，多用在電子管收音機中。聚苯乙烯介質可變電容做成密封式的，體積小，多用在晶體管收音機中。
|
|
2． 主要性能指標
標稱容量和允許誤差：電容器儲存電荷的能力，常用的單位是F、uF、pF。電容器上標有的電容數是電容器的標稱容量。電容器的標稱容量和它的實際容量會有誤差。常用固定電容允許誤差的等級見表2。常用固定電容的標稱容量系列見表3。一般，電容器上都直接寫出其容量，也有用數字來標志容量的，通常在容量小于10000pF的時候，用pF做單位，大于10000pF的時候，用uF做單位。為了簡便起見，大于100pF而小于1uF的電容常常不注單位。沒有小數點的，它的單位是pF，有小數點的，它的單位是uF。如有的電容上標有“332”（3300pF）三位有效數字，左起兩位給出電容量的第一、二位數字，而第三位數字則表示在后加0的個數，單位是pF。
額定工作電壓：在規定的工作溫度范圍內，電容長期可靠地工作，它能承受的最大直流電壓，就是電容的耐壓，也叫做電容的直流工作電壓。如果在交流電路中，要注意所加的交流電壓最大值不能超過電容的直流工作電壓值。常用的固定電容工作電壓有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。
表2
常用固定電容允許誤差的等
| 允許誤差 |
±2%
|
±5%
|
±10%
|
±20%
|
(+20% -30%)
|
(+50% -20%)
|
(+100%-10%)
|
| 級 別 |
02
|
Ⅰ
|
Ⅱ
|
Ⅲ
|
Ⅳ
|
Ⅴ
|
Ⅵ
|
表3
常用固定電容的標稱容量系列
| 電容類別 |
允許誤差 |
容量范圍 |
標 稱
容 量 系 列 |
|
紙介電容、金屬化紙介電容、紙膜復合介質電容、低頻（有極性）有機薄膜介質電容
|
5%
±10%
±20%
|
100pF-1uF
|
1.0 1.5 2.2 3.3 4.7 6.8
|
|
1uF-100uF
|
1 2 4 6 8 10 15 20 30
50 60 80 100
|
|
高頻（無極性）有機薄膜介質電容、瓷介電容、玻璃釉電容、云母電容
|
5%
|
1pF-1uF
|
1.1 1.2 1.3 1.5 1.6 1.8 2.0
2.4 2.7 3.0 3.3 3.6 3.9 4.3
4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1
|
|
10%
|
1.0 1.2 1.5 1.8 2.2 2.7
3.3 3.9 4.7 5.6 6.8 8.2
|
|
20%
|
1.0 1.5 2.2 3.3 4.7 6.8
|
|
鋁、鉭、鈮、鈦電解電容
|
10%
±20%
+50/-20%
+100/-10%
|
1uF-1000000uF
|
1.0 1.5 2.2 3.3 4.7 6.8
(容量單位uF)
|
絕緣電阻：由于電容兩極之間的介質不是絕對的絕緣體，它的電阻不是無限大，而是一個有限的數值，一般在1000兆歐以上，電容兩極之間的電阻叫做絕緣電阻，或者叫做漏電電阻，大小是額定工作電壓下的直流電壓與通過電容的漏電流的比值。漏電電阻越小，漏電越嚴重。電容漏電會引起能量損耗，這種損耗不僅影響電容的壽命，而且會影響電路的工作。因此，漏電電阻越大越好。
介質損耗：電容器在電場作用下消耗的能量，通常用損耗功率和電容器的無功功率之比，即損耗角的正切值表示。損耗角越大，電容器的損耗越大，損耗角大的電容不適于高頻情況下工作。
表4 常用電容的幾項特性
|
電容種類
|
容量范圍
|
直流工作電壓（
V）
|
運用頻率（MHz）
|
準確度
|
漏電電阻（>MΩ）
|
|
中小型紙介電容
|
470pF-0.22uF
|
63-630
|
8以下
|
-Ⅲ
|
>5000
|
|
金屬殼密封紙介電容
|
0.01uF-10uF
|
250-1600
|
直流，脈動直流
|
Ⅰ>-Ⅲ
|
>1000-5000
|
|
中小型金屬化紙介電容
|
0.01uF-0.22uF
|
160、250、400
|
8以下
|
Ⅰ>-Ⅲ
|
>2000
|
|
金屬殼密封金屬化紙介電容
|
0.22uF-30uF
|
160-1600
|
直流，脈動電流
|
Ⅰ>-Ⅲ
|
>30-5000
|
|
薄膜電容
|
3pF-0.1uF
|
63-500
|
高頻、低頻
|
Ⅰ>-Ⅲ
|
>10000
|
|
云母電容
|
10pF-0.51uF
|
100-7000
|
75-250以下
|
02-Ⅲ
|
>10000
|
|
瓷介電容
|
1pF-0.1uF
|
63-630
|
低頻、高頻
|
02-Ⅲ
|
>10000
|
|
鋁電解電容
|
1uF-10000uF
|
4-500
|
直流，脈動直流
|
ⅣⅤ
|
|
|
鉭、鈮電解電容
|
0.47uF-1000uF
|
6.3-160
|
直流，脈動直流
|
ⅢⅣ
|
|
|
瓷介微調電容
|
2/7pF-7/25pF
|
250-500
|
高頻
|
|
>1000-10000
|
|
可變電容
|
7pF-1100pF
|
100以上
|
低頻，高頻
|
|
>500
|
3．命名方法
根據部頒標準（SJ-73）規定，電容器的命名由下列四部分組成：第一部分（主稱）；第二部分：（材料）；第三部分（分類特征）；第四部分（序號）。它們的型號及意義見下表。
|
第一部分
|
第二部分
|
第三部分
|
第四部分
|
|
用字母表示主稱
|
用字母表示材料
|
用數字或字母表示特征
|
序號
|
|
符號
|
意義
|
符號
|
意義
|
符號
|
意義
|
|
|
C
|
電容器
|
C
I
O
Y
V
Z
J
B
F
L
S
Q
H
D
A
G
N
T
M
E
|
瓷介
玻璃釉
玻璃膜
云母
云母紙
紙介
金屬化紙
聚苯乙烯
聚四氟乙烯
滌綸
聚碳酸酯
漆膜
紙膜復合
鋁電解
鉭電解
金屬電解
鈮電解
鈦電解
壓敏
其他材料
|
T
W
J
X
S
D
M
Y
C
|
鐵電
微調
金屬化
小型
獨石
低壓
密封
高壓
穿心式
|
包括：
品種、尺寸、代號、溫度特性、直流工作電壓、標稱值、允許誤差、標準代號。
|
表6 第三部分是數字時所代表的意義：
| 符號 |
特征（型號的第三部分）的意義 |
| （數字） |
瓷介電容器 |
去母電容器 |
有機電容器 |
電解電容器 |
|
1
|
圓片 |
|
非密封 |
箔式 |
|
2
|
管型 |
非密封 |
非密封 |
箔式 |
|
3
|
迭片 |
密封 |
密封 |
燒結粉液體 |
|
4
|
獨石 |
密封 |
密封 |
燒結粉固體 |
|
5
|
穿心 |
|
穿心 |
|
|
6
|
|
|
|
|
|
7
|
|
|
|
無極性 |
|
8
|
高壓 |
高壓 |
高壓 |
|
|
9
|
|
|
特殊 |
特殊 |
4．選用常識
電容在電路中實際要承受的電壓不能超過它的耐壓值。在濾波電路中，電容的耐壓值不要小于交流有效值的1.42倍。使用電解電容的時候，還要注意正負極不要接反。
不同電路應該選用不同種類的電容。揩振回路可以選用云母、高頻陶瓷電容，隔直流可以選用紙介、滌綸、云母、電解、陶瓷等電容，濾波可以選用電解電容，旁路可以選用滌綸、紙介、陶瓷、電解等電容。
電容在裝入電路前要檢查它有沒有短路、斷路和漏電等現象，并且核對它的電容值。安裝的時候，要使電容的類別、容量、耐壓等符號容易看到，以便核實。
二、電容器檢測的一般方法
1.固定電容器的檢測.
A檢測10pF以下的小電容 。因10pF以下的固定電容器容量太小，用萬用表進行測量，只能定性的檢查其是否有漏電，內部短路或擊穿現象。測量時，可選用萬用表R×10k擋，用兩表筆分別任意接電容的兩個引腳，阻值應為無窮大。若測出阻值(指針向右擺動)為零，則說明電容漏電損壞或內部擊穿。
B檢測10PF～001μF固定電容器是否有充電現象，進而判斷其好壞。萬用表選用R×1k擋。兩只三極管的β值均為100以上，且穿透電流要小。可選用3DG6等型號硅三極管組成復合管。萬用表的紅和黑表筆分別與復合管的發射極e和集電極c相接。由于復合三極管的放大作用，把被測電容的充放電過程予以放大，使萬用表指針擺幅度加大，從而便于觀察。應注意的是：在測試操作時，特別是在測較小容量的電容時，要反復調換被測電容引腳接觸A、B兩點，才能明顯地看到萬用表指針的擺動。C對于001μF以上的固定電容，可用萬用表的R×10k擋直接測試電容器有無充電過程以及有無內部短路或漏電，并可根據指針向右擺動的幅度大小估計出電容器的容量。
2.電解電容器的檢測
A因為電解電容的容量較一般固定電容大得多，所以，測量時，應針對不同容量選用合適的量程。根據經驗，一般情況下，1～47μF間的電容，可用R×1k擋測量，大于47μF的電容可用R×100擋測量。
B將萬用表紅表筆接負極，黑表筆接正極，在剛接觸的瞬間，萬用表指針即向右偏轉較大偏度(對于同一電阻擋，容量越大，擺幅越大)，接著逐漸向左回轉，直到停在某一位置。此時的阻值便是電解電容的正向漏電阻，此值略大于反向漏電阻。實際使用經驗表明，電解電容的漏電阻一般應在幾百kΩ以上，否則，將不能正常工作。在測試中，若正向、反向均無充電的現象，即表針不動，則說明容量消失或內部斷路；如果所測阻值很小或為零，說明電容漏電大或已擊穿損壞，不能再使用。C對于正、負極標志不明的電解電容器，可利用上述測量漏電阻的方法加以判別。即先任意測一下漏電阻，記住其大小，然后交換表筆再測出一個阻值。兩次測量中阻值大的那一次便是正向接法，即黑表筆接的是正極，紅表筆接的是負極。D使用萬用表電阻擋，采用給電解電容進行正、反向充電的方法，根據指針向右擺動幅度的大小，可估測出電解電容的容量。
3.可變電容器的檢測
A用手輕輕旋動轉軸，應感覺十分平滑，不應感覺有時松時緊甚至有卡滯現象。將載軸向前、后、上、下、左、右等各個方向推動時，轉軸不應有松動的現象。B用一只手旋動轉軸，另一只手輕摸動片組的外緣，不應感覺有任何松脫現象。轉軸與動片之間接觸不良的可變電容器，是不能再繼續使用的。C將萬用表置于R×10k擋，一只手將兩個表筆分別接可變電容器的動片和定片的引出端，另一只手將轉軸緩緩旋動幾個來回，萬用表指針都應在無窮大位置不動。在旋動轉軸的過程中，如果指針有時指向零，說明動片和定片之間存在短路點；如果碰到某一角度，萬用表讀數不為無窮大而是出現一定阻值，說明可變電容器動片與定片之間存在漏電現象。
|
