三端穩壓器管腳判斷

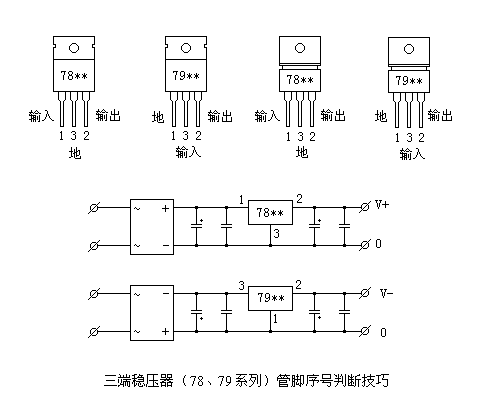

在78**、79**系列三端穩壓器中，最常用的是TO-220和T0-202兩種封裝。這兩種封裝的圖形及引腳序號、引腳功能如下圖所示。

圖中的引腳號的標注方法是按照引腳電位從高到低的順序標注的，引腳①為最高電位，③腳為最低電位，②腳居中。從圖中可以看出，不論78系列、還是79系列，②腳均為輸出端。對于78正壓系列，輸入是最高電位，為①腳，地端為最低電位，為③腳。對于79負壓系列，輸入為最低電位，自然是③腳，而地端為最高電位，為①腳，輸出為中間電位，為②腳。

此外，還應注意，散熱片總是和最低電位的第③腳相連，這樣在78系列中，散熱片和地相連接，而在79系列中，散熱片和輸入端相連接。

用萬用表判斷三端穩壓器的方法與三極管的判斷方法相同，三端穩壓器類似于大功率三極管。
