什么是TTL電路

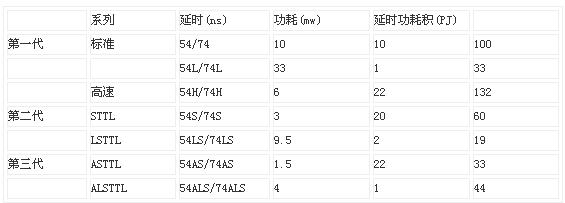

第一代TTL包括SN54/74系列，（其中54系列工作溫度為-55℃～+125℃，74系列工作溫度為0℃～+75℃) ，低功耗系列簡稱lttl，高速系列簡稱HTTL。 第二代TTL包括肖特基箝位系列（STTL)和低功耗肖特基系列（LSTTL）。 第三代為采用等平面工藝制造的先進的STTL(ASTTL)和先進的低功耗STTL（ALSTTL）。由于LSTTL和ALSTTL的電路延時功耗積較小，STTL和ASTTL速度很快，因此獲得了廣泛的應用。 各類TTL門電路的基本性能：
電路類型TTL數字集成電路約有400多個品種，大致可以分為以下幾類： 門電路 譯碼器/驅動器 觸發器 計數器 移位寄存器 單穩、雙穩電路和多諧振蕩器 加法器、乘法器 奇偶校驗器 碼制轉換器 線驅動器/線接收器 多路開關 存儲器 特性曲線電壓傳輸特性
TTL與非門電壓傳輸特性 LSTTL與非門電壓傳輸特性
瞬態特性 由于寄生電容和晶體管載流子的存儲效應的存在，輸入和輸出波形如 右。存在四個時間常數td,tf,ts和tr。 延遲時間td 下降時間tf 存儲時間ts 上升時間tr
基本單元“與非門”常用電路形式
四管單元 五管單元 六管單元
主要封裝形式:雙列直插,扁平封裝 |
