鉭電解電容簡介 鉭電解電容簡介 固體鉭電容器是1956年由美國貝樂試驗室首先研制成功的，它的性能優異，是所有電容器中體積小而又能達到較大電容量的產品。鉭電容器外形多種多樣，并容易制成適于表面貼裝的小型和片型元件。適應了目前電子技術自動化和小型化發展的需要。雖然鉭原料稀缺，鉭電容價格較昂貴，但由于大量采用高比容鉭粉（30KuF.g-100KuF.V/g)，加上對電容器制造工藝的改進和完善，鉭電解電容器還是得到了迅速的發展，使用范圍日益廣泛。鉭電容器不僅在軍事通訊，航天等領域廣泛使用，而且使用范圍還在向工業控制，影視設備、通訊儀表等產品中大量使用。 目前生產的鉭電解電容器主要有燒結型固體、箔形卷繞固體、燒結型液體等三種，其中燒結型固體約占目前生產總量的95%以上，而又以非金屬密封型的樹脂封裝式為主體。小型化、片式化配合SMT技術下方興未艾，片式燒結鉭電容器已逐漸成主流。 固體鉭電容器電性能優良，工作溫度范圍寬，而且形式多樣，體積效率優異，具有其獨特的特征： 鉭電解電容器的工作介質是在鉭金屬表面生成的一層極薄的五氧化二鉭膜。 此層氧化膜介質完全與組成電容器的一端極結合成一個整體，不能單獨存在。因此單位體積內所具有的電容量特別大。即比容量非常高，因此特別適宜于小型化。 在鉭電解電容器工作過程中，具有自動修補或隔絕氧化膜中的疵點所在的性能，使氧化膜介質隨時得到加固和恢復其應有的絕緣能力，而不致遭到連續的累積性破壞。這種獨特自愈性能，保證了其長壽命和可靠性的優勢。 鉭電解電容器具有非常高的工作電場強度，并較任何類型電容器都大，以此保證它的小型化。 鉭電解電容器可以非常方便地獲得較大的電容量，在電源濾波、交流旁路等用途上少有競爭對手。 具有單向?qū)щ娦裕此^有“極性”，應用時應按電源的正、負方向接入電流，電容器的陽極（正極）接電源“+”極，陰極（負極）接電源的“-”極；如果接錯不僅電容器發揮不了作用，而且漏電流很大，短時間內芯子就會發熱，破壞氧化膜隨即失效。 工作電壓有一定的上限平值，但這方面的缺點對配合晶體管或集成電路電源，是不重要的。 電解電容器一般認為是一種性能優良，使用壽命長的電子元件，它的失效率正常時可達七級。但它總還是符合電子元器件的失效普遍規律，即澡盆形失效曲線，前期失效可在老煉過程中剔除。因此只有隨機失效的可能性。而這種無效即有制造工藝控制問題，還常常伴隨產品在使用過程的不當或超載所致，綜合說來大約有三種模式即電流型、電壓型和發熱型。 鉭電解電容器具有儲藏電量、進行充放電等性能，主要應用于濾波、能量貯存與轉換，記號旁路，耦合與退耦以及作時間常數元件等。在應用中要注意其性能特點，正確使用會有助于充分發揮其功能，其中諸如考慮產品工作環境及其發熱溫度，以及采取降額使用等措施，如果使用不當會影響產品的工作壽命。 燒結型固體

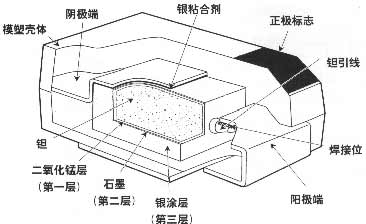

電解質片狀鉭電容器

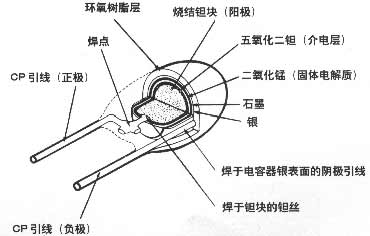

燒結型固體電解質柱狀樹脂包封鉭電容器

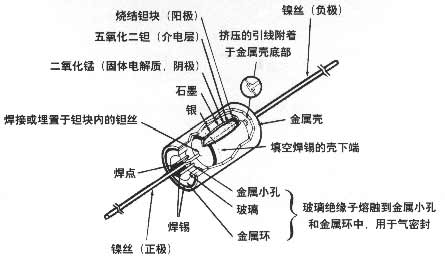

燒結型固體電解質金屬殼鉭電容器

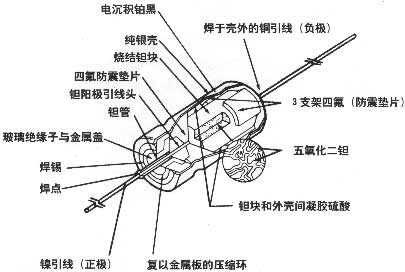

燒結型液體電解質金屬殼鉭電容器

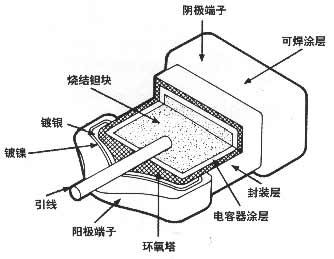

燒結型固體電解質端帽式鉭電容器
|
