光敏二極管


  光敏二極管是利用硅PN結受光照后產生光電流的一種光電器件。光敏二極管的電路符號、外形見圖1所示。其封裝有金封和塑封兩種(即圓柱形和扁方形)。

    有的光敏二極管為了提高其穩定性,還外加了一個屏蔽接地腳,外形似光敏三極管。光敏二極管工作于反向偏壓,其光譜響應特性主要由半導體材料中所摻的雜質濃度所決定。

    同一型號的光敏二極管在一定的反偏電壓、相同強度和不同波長的入射光照射下,產生的光電流并不相同,但有一最大值。不同型號的光敏二極管在同一反偏電壓、同一強度的入射光照射下,所產生的光電流最大值也不相同,且光電流最大值所對應的入射光的波長也不相同。

    圖2的曲線①、②分別是光敏二極管NDL3200、NDL5800C的光譜響應特性曲線。由圖可看出,它們的光電流的最大值分別在可見光區和紅外線區,其中二極管NDL3200的光譜響應值最大。

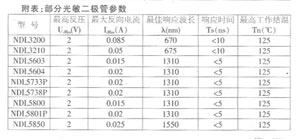

    由于光敏二極管的基本結構也是一個PN結,故其檢測方法也與普通二極管相同,其測得的正、反向電阻也類似于普通二極管,但在測反向電阻遇光照時,阻值會明顯減小,否則說明管子已損壞。附表給出部分光敏二極管的主要參數,供參考。



    圖3是用光敏二極管構成的路燈自動控制電路。其原理是:白天受光照時光敏二極管反向電阻減小,足以使復合管(Q1、Q2)飽和導通的電流注入復合管基極,于是Q1、Q2飽和導通繼電器J得電常閉觸頭被吸下路燈供電回路被切斷燈泡熄滅。天黑時因光照很小光敏二極管VD反向電阻大增Q1、Q2退出飽和而截止J失電常閉觸頭復位電燈供電回路接通路燈點亮。

光敏二極管應用與檢測

    光敏二極管工作時加有反向電壓,沒有光照時,其反向電阻很大,只有很微弱的反向飽和電流(暗電池)。當有光照時,就會產生很大的反向電流(亮電流),光照越強,該亮電流就越大。光敏二極管是一種光電轉換二極管,所以又叫光電二極管。

    測量光敏二極管時,先用黑紙或黑布遮住光敏二極管的光信號接收窗口,然后用萬用表的R×1k檔其正、反向電阻。正常時,正向電阻值在10~20kΩ之間,反向電阻值為∞(無窮大)。

    再去掉黑紙或黑布,使其光信號接收窗口對準光源,正常時正、反向電阻值均會變小,阻值變化越大,說明該光敏二極管的靈敏度越高。
