南京華巨電子開發出醫療設備用高精度NTC溫度傳感器，最高測溫精度達到0.006度，NTC（負溫度系數）熱敏電阻是一種熱敏性半導體電阻器，其電阻值隨著溫度的升高而下降，電阻溫度系數在-2%/k~-6%/k范圍內，約為金屬電阻溫度系數的10倍。NTC熱敏電阻器電阻值的變化可以由外部環境溫度的變化引起，也可以因有電流流過，自身發熱而造成。他的各種用途都是基于這種特性。NTC熱敏電阻器由混合氧化物的多晶陶瓷構成。這種材料的導電機理是相當復雜的。 華巨電子是國內較早生產NTC熱敏電阻的專業廠家，公司生產的NTC熱敏電阻廣泛應用于各種手持設備和小型化的電子設備，亦廣泛應用于各種溫度測量和溫度補償場合，公司生產NTC熱敏電阻具有價格低廉，品質優良，完全可以替代如村田、TDK、EPCOS登國外品牌。 1.產品簡介：
MF54電子體溫計用NTC熱敏電阻是采用新材料、新工藝生產的小體積的電子體溫計NTC熱敏電阻,具有高精度和快速反應等優點。
2.應用范圍：
·空調設備 ·暖氣設備 ·電子體溫計 ·液位傳感 ·汽車電子 ·電子臺歷 ·手機電池
3.特點：

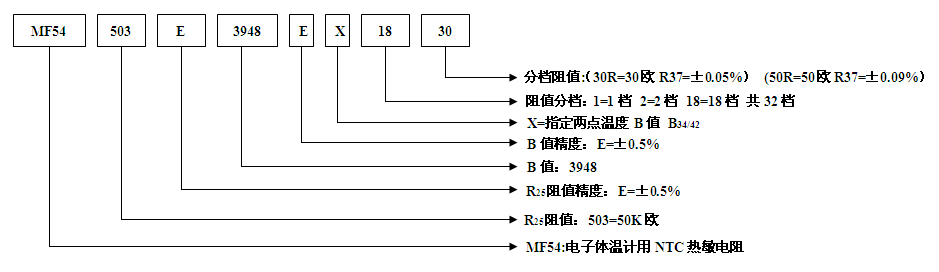

·測試精度高 ·體積小、反應速度快 ·能長時間穩定工作 ·互換性、一致性好 3.型號命名：
備注：MF54系列電子體溫計熱敏電阻30歐檔測溫精度為37度時誤差小于±0.012度 50歐檔測溫誤差小于±0.022度 5.主要技術參數 產品型號 | 標稱電阻值 | 標稱電阻值 | B值 | 額定功率 | 測溫精度 | 耗散系數 | 熱時間常數 | R25（KΩ） | R37（KΩ） | （25/50℃） | （mw） | ℃ | （mW/℃） | （S） | MF54-104E3950FA-30 | 100 | 60 | 3950 | ≤3.5 | 0.006 | ≥0.7
靜止空氣中 | ≤3.2
靜止空氣中 | | MF54-104F3950FA-50 | 100 | 60 | 3950 | ≤3.5 | 0.012 | ≥0.7
靜止空氣中 | ≤3.2
靜止空氣中 | | MF54-503E3950FA-30 | 50 | 30 | 3950 | ≤3.5 | 0.012 | ≥0.7
靜止空氣中 | ≤3.2
靜止空氣中 | | MF54-503F3950EA-50 | 50 | 30 | 3950 | ≤3.5 | 0.02 | ≥0.7
靜止空氣中 | ≤3.2
靜止空氣中 | | MF54-303E3950FA-30 | 30 | 18 | 3950 | ≤3.5 | 0.02 | ≥0.7
靜止空氣中 | ≤3.2
靜止空氣中 | | MF54-303F3950FA-50 | 30 | 18 | 3950 | ≤3.5 | 0.04 | ≥0.7
靜止空氣中 | ≤3.2
靜止空氣中 | | MF54-103E3950FA-30 | 10 | 6.017 | 3950 | ≤3.5 | 0.1 | ≥0.7
靜止空氣中 | ≤3.2
靜止空氣中 |
7.電氣性能
| 項目 | 符號 | 測試條件 | 單位 | 性能要求 | | 7.1 | 25℃ 的零功率電阻值 | R25 | Ta=25±0.05℃
測試功率≤0.05mW流動液體 中測試 | KΩ | 50±1% | | 7.2 | 37℃ 的零功率電阻值 | R37 | Ta=37±0.01℃
測試功率≤0.05mw
流動液體中測試 | KΩ | 每檔位中心值 | | 7.3 | B1值 | B25/50 | B=[(Ta×Tb)/(Tb-Ta)]×
ln(Ra/Rb) | K | 3950±1% | | 7.4 | B2值 | B34/42 | B=[(Ta×Tb)/(Tb-Ta)]×
ln(Ra/Rb) | K | 3949±0.5% | | 7.5 | 耗散系數 | δ | Tb=50℃±0.1℃ | mW/℃ | 靜止空氣中≥0.7 | | 7.6 | 時間常數 | τ | Tb=50℃±0.1℃ | sec | 靜止空氣中≤2.8 | | 7.7 | 絕緣電阻 | / | 100DC,1min | MΩ | ≥100 | | 7.8 | 室溫下零功耗
電阻值漂移率 | / | Ta=25±0.05℃, | 時間：365 天 | ≤0.1 | | 7.9 | 工作溫度范圍 | / | / | ℃ | -40~100 | | 7.10 | 阻溫特性 | / | / | / | 見附表 1 |
可靠性試驗
|
項目 |
測試條件及方法 |
技術要求 | | 7.1 | 耐焊接熱 | 將引線浸入 260±5℃的錫液中，液面距電阻體6mm 以上，時間 10±1 秒 | 無可見性損傷，ΔR/R≤±1%, ΔB/B≤±1% | | 7.2 | 接線端強度 | 軸向靜態拉力：1N，時間：60S
 | 無可見性損傷，ΔR/R≤±1%, ΔB/B≤±1% | | 7.3 | 溫度快速變化 | -20℃5min→25℃3min→100℃5min→25℃1min，反復 5 次 | 無可見性損傷，ΔR/R≤±1%, ΔB/B≤±1% | | 7.4 | 高溫下負載 | 溫度：100±5℃，DC：0.1±10%mA時間：1000±24小時 | 無可見性損傷，ΔR/R≤±1%, ΔB/B≤±1% | | 7.5 | 干熱 | 溫度：100±5℃， 時間：1000±24 小時 | 無可見性損傷，ΔR/R≤±1%, ΔB/B≤±1% | | 7.6 | 穩態濕熱 | 溫度：40±2℃，濕度：95±2%， 時間：1000±24小時 | 無可見性損傷，ΔR/R≤±1%， ΔB/B≤±1%, 絕緣電阻≥100MΩ | | 7.7 | 室溫下零功率耗電阻值漂移率 | 在 25±15℃的溫度下，存放于無有害氣體且干燥的封閉容器中一年 | ΔR/R≤±0.1%ΔB/B≤±0.1% | | 7.8 | 樹脂包封強度 | 引線緊緊的纏繞在一直徑為3mm的圓柱上，然后對引線施加一個下拉的力，并增加到 5N。
 | 無可見性損傷 | | 7.9 | 自由落體 | 從1m高的地方將樣品做自由落體運動到一木板上 | 無可見性損傷 |
具體參數詳見：http://www.miejunlu.cn/ntcremin/mf54.htm 華巨電子熱敏電阻廠家：www.miejunlu.cn
|
