用于溫度測量的熱敏電阻

NTC熱敏電阻為要求精確測量溫度的應用提供了極好的解決方案。 由于其高靈敏度 ， NTC熱敏電阻是檢測溫度變化的理想選擇 。 然而，這些熱敏電阻的特性曲線非線性。 電阻通常是溫度的指數函數 ，如等式（1）所示，

其中R 0是參考溫度下的電阻T0，而ß是常數，材料特性T 0 ，參考溫度通常取為298°K（25°C）。

如果用戶可以電氣測量電阻，通過Ametherm為特定NTC熱敏電阻提供的電阻對溫度曲線 ，可以很容易解決溫度問題。

然而，如果將10K/3435熱敏電阻嵌入電路中，則電阻變化將根據相應的電壓或電流變化進行記錄。 在這種情況下，用戶必須先計算電量 （例如電壓），然后才能從此類電氣計算溫度。

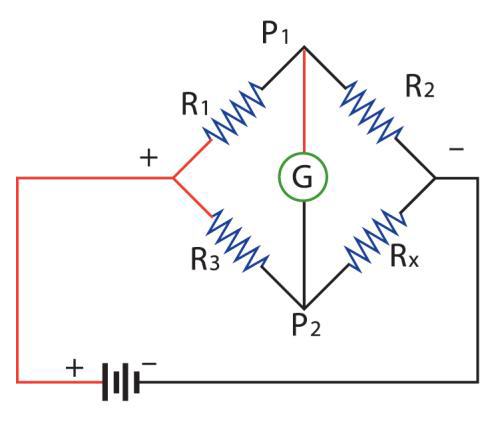

                                     圖1：惠斯通電橋
惠斯通大橋為什么？

惠斯通電橋用于測量精確的電阻。

在圖1的惠斯通電橋中，R 1 ，R 2和R 3是已知的，R x是未知電阻。 當電位（電壓）P1（見圖）與電位P2相同時，橋稱為平衡。

在這種情況下，沒有電流流過（如通過電流表的“零”讀數所示），并且R 1 -R 2路徑中的電阻比必須等于R 3 -R x路徑中的比率。

精確電阻測量的主要挑戰是減輕儀表對電路的負載影響。

盡管從電路中抽取的功率可以忽略不計，即使電阻具有非常高的阻抗（例如10MΩ），這種不準確性也是由儀表引入功率引起的。

對于R x的精確測量，惠斯登電橋起著重要的作用，因為電流計在平衡狀態下不會從電路中吸取任何電力。 這可以通過減輕儀表對電路的“負載”效應來提高精度。

惠斯通電橋被稱為空比較器，因為它通過比較兩個量 ，一個已知值，另一個未知量來進行測量 。

未知值被調整，直到它等于已知值，并且跨過它們的檢測器給出零或零讀數。

平衡的惠斯登電橋滿足以下條件：

惠斯通電橋測量溫度

對于測量溫度，惠斯通電橋不平衡使用，其中可以測量不平衡電壓 ΔV并與100K/3950熱敏電阻的電阻相關。
參見圖2所示的簡單直流橋式電路 ，用于使用熱敏電阻生產廠家進行精密測量。 電阻R 2和R 3的正確選擇將消除ΔV的平均DC值。

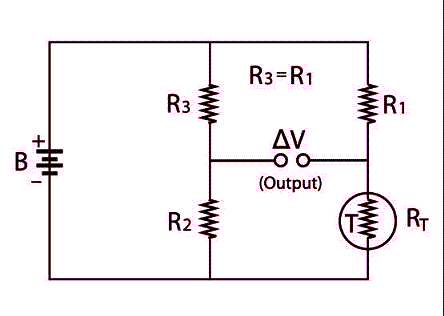

圖2.使用NTC熱敏電阻的溫度測量

考慮到這個電路，我們現在推導出T和.V之間的關系。 一般來說，

假設R1 = R3。 然后，

重新安排RT，

T和RT之間的關系由下式給出：

要么，

我們有等式5代替RT

如果我們進一步假設R1 = R2 = R3 = Rb，我們有

盡管T不是電壓的線性函數 ，但對于溫度范圍較小，可以將其視為線性的，并且在計算溫度時誤差可以忽略不計（見圖3）。Ametherm提供等式9的R0和ß的值。

圖3：橋接電路的典型電壓溫度曲線

注意：

NTC熱敏電阻也受到自熱效應的影響，惠斯通電橋電路中的電阻選擇取決于應用和溫度測量范圍。
