過流過載保護PTC熱敏電阻器選用指南

1.最大工作電壓

PTC熱敏電阻器串聯在電路中，正常工作時僅有一小部分電壓保持在PTC熱敏電阻器上，當PTC熱敏電阻器啟動呈高阻態時，必須承受幾乎全部的電源電壓，因此選擇PTC熱敏電阻器時，要有足夠高的最大工作電壓，同時還要考慮到電源電壓可能產生的波動。

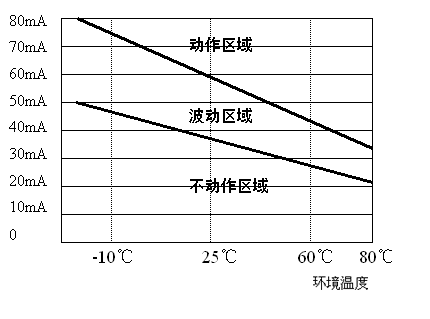

2.不動作電流和動作電流

為得到可靠的開關功能，動作電流至少要超過不動作電流的兩倍。

3.在最大工作電壓時允許的最大電流

需要PTC熱敏電阻器執行保護功能時，要檢查電路中是否有產生超過允許的最大電流的條件，一般是指用戶存在產生短路可能性的情況。規格書已經給出了最大電流值，超過這個值使用時，可導致PTC熱敏電阻器破壞或早期失效。

4.開關溫度（居里溫度）

華巨公司可提供居里溫度75 ℃、85 ℃、105 ℃、120 ℃的的過流保護元件，一方面，不動作電流取決于居里溫度和PTC熱敏電阻器芯片的直徑，從降低成本方面考慮，應選用高居里溫度和小尺寸元件；另一方面須考慮，這樣選擇的PTC熱敏電阻器會有較高的表面溫度，是否會在線路中導致不希望的副作用。一般情況下，居里溫度要超過最高使用環境溫度20 ~ 40 ℃。

5.使用環境的影響

在接觸化學試劑或在使用灌注料或填料時，須特別小心鈦酸鋇陶瓷被還原導致PTC熱敏電阻器效應下降，以及由于灌注造成的導熱條件變化，都可能導致PTC熱敏電阻器局部過熱而損壞。

電源變壓器過載保護的選用指南

已知一電源變壓器初級電壓220V，次級電壓16V，次級電流1.5A，次級異常時的初級電流約330mA，10分鐘之內應進入保護狀態，變壓器工作環境溫度-10 ~ 40 ℃，正常工作時溫升15 ~ 20 ℃，PTC熱敏電阻器靠近變壓器安裝，請選定一PTC熱敏電阻器用于初級保護。
1.確定最大工作電壓
已知變壓器工作電壓220V，考慮電源波動的因素，最大工作電壓應達到220V×（1+20%）=264V
PTC熱敏電阻器的最大工作電壓選265V。
2.確定不動作電流
經計算和實際測量，變壓器正常工作時初級電流125mA，考慮到PTC熱敏電阻器的安裝位置的環境溫最高可達60 ℃，可確定不動作電流在60 ℃時應為130~ 140mA。
3.確定動作電流
考慮到PTC熱敏電阻器的安裝位置的環境溫度最低可達到-10 ℃或25℃，可確定動作電流在-10 ℃或25℃時應為300~ 340mA，動作時間約5分鐘。
4.確定額定零功率電阻R25
PTC熱敏電阻器串聯在初級中，產生的電壓降應盡量小，PTC熱敏電阻器自身的發熱功率也應盡量小，一般PTC熱敏電阻器的壓降應小于總電源的1%，R25經計算：
220V × 1% ÷0.125A=17.6 Ω
5.確定最大電流
經實際測量，變壓器次級短路時，初級電流可達到500mA，如果考慮到初級線圈發生部分短路時有更大的電流通過，PTC熱敏電阻器的最大電流確定在1A以上。
6. 確定居里溫度和外形尺寸
考慮到PTC熱敏電阻器的安裝位置的環境溫最高可達60 ℃，選擇居里溫度時在此基礎上增加40 ℃，舉例溫度為100 ℃，但考慮到低成本，以及PTC熱敏電阻器未安裝在變壓器線包內，其較高的表面溫度不會對變壓器產生不良作用，故居里溫度可選擇120 ℃，這樣PTC熱敏電阻器的直徑可減小一檔，成本下降了。
7.確定PTC熱敏電阻器型號
根據以上要求，查閱華巨公司的規格表，選定MZ12A-120M15RM150 。
最大工作電壓=265V，額定零功率電阻值15Ω± 20%，不動作電流150 mA，動作電流300 mA，最大電流1.5A，居里溫度120 ℃，最大尺寸ø11.5mm。
