SCCE測溫型NTC熱敏電阻芯片

     NTC（負溫度系數）熱敏電阻是一種熱敏性半導體電阻器，其電阻值隨著溫度的升高而下降，電阻溫度系數在-2%/k~-6%/k范圍內，約為金屬電阻溫度系數的10倍。NTC熱敏電阻器電阻值的變化可以由外部環境溫度的變化引起，也可以因有電流流過，自身發熱而造成。他的各種用途都是基于這種特性。NTC熱敏電阻器由混合氧化物的多晶陶瓷構成。這種材料的導電機理是相當復雜的。
    華巨電子是國內較早生產NTC熱敏電阻的專業廠家，公司生產的NTC熱敏電阻廣泛應用于各種手持設備和小型化的電子設備，亦廣泛應用于各種溫度測量和溫度補償場合，公司生產NTC熱敏電阻具有價格低廉，品質優良，完全可以替代如村田、TDK、EPCOS登國外品牌。
    SCCE系列焊接芯片主要用于制作環氧封裝（或其他絕緣密封材料）熱敏電阻的芯片。芯片是熱敏電阻（熱敏元件、溫度傳感器）的核心部件，熱敏電阻的精度、可靠性、一致性、長期穩定性等均主要取決于芯片的品質與性能。

1.產品簡介：
　　 SCCE系列焊接芯片的厚度在0.25毫米至0.45毫米之間、尺寸在0.80毫米至2.0毫米之間，主要用于制作環氧樹脂（或其他絕緣密封材料）封裝的熱敏電阻（熱敏元件、溫度傳感器）。SCCE系列焊接型熱敏電阻芯片采用最為成熟的高溫固相工藝制作，粉體制備、高溫燒結、切片劃片、電極制備、分析測試等均采用國內領先的高性能裝備和公司自制專用裝備，所有原輔材料及電極銀漿均采用高純度環保材料，均采購自國內外的著名廠商，渠道穩定，質量可控。

3.型號命名外型結構和尺寸：

SCCE系列焊接芯片基本資料
產品名稱	SCCE系列焊接熱敏電阻芯片
系列代碼	SCCE
型號規則	SCCE - 阻值- B值 - 阻值精度
型號范例	SCCE - 10K - 3950 - 1%
范例解釋	SCCE焊接芯片，B值（25/50)：3950，25℃時阻值：10K，阻值精度（25度）：±1%
芯片尺寸及主要性能
	芯片厚度（H）：0.25毫米-0.45毫米之間，用戶可指定。
	芯片邊長（L1）：0.80毫米至2.0毫米，用戶可指定，一般L1=L2
	芯片邊長（L2）：0.80毫米至2.0毫米，用戶可指定，一般L2=L21
	電極成分：無鉛銀漿，含銀量不低于75%。
	使用溫度范圍：-60℃ 至 +200℃ 時間常數：
	B值范圍：3000-4600 B值精度：小于±1% B（25/50)
	阻值范圍：1K - 500K 阻值精度（25度時）：±1% ，±2% ，±3%
1%精度芯片交付標準	±1%以內的大于85%，±2%以內大于95%
2%精度芯片交付標準	±2%以內的大于85%， ±3%以內大于95%
3%精度芯片交付標準	±3%以內的大于85%， ±5%以內大于95%
訂購指南	SCCE系列塑封芯片常用引線工藝：插片浸錫、電子壓焊、人工焊接
	SCCE系列塑封芯片常用包裹材料：環氧樹脂，陶瓷管，薄膜，玻璃釉，其他絕緣材料。
	用戶訂購時應指定芯片允許的尺寸范圍
	用戶訂購時應說明引線工藝和頭部包裹材料
	用戶如對芯片有特殊要求應予以說明

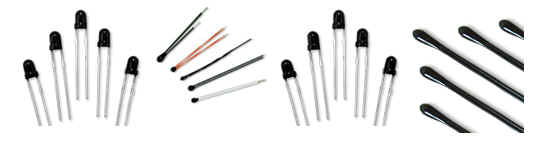

SCCE焊接芯片可制作元件的樣式（部分展示）
