訂貨
訂貨時，請?jiān)敿?xì)說明產品型號。特殊規格供需雙方商定。

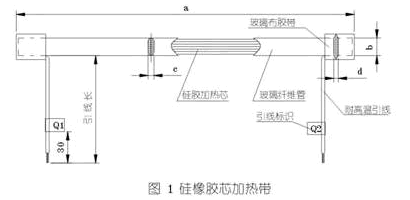

外型尺寸示例

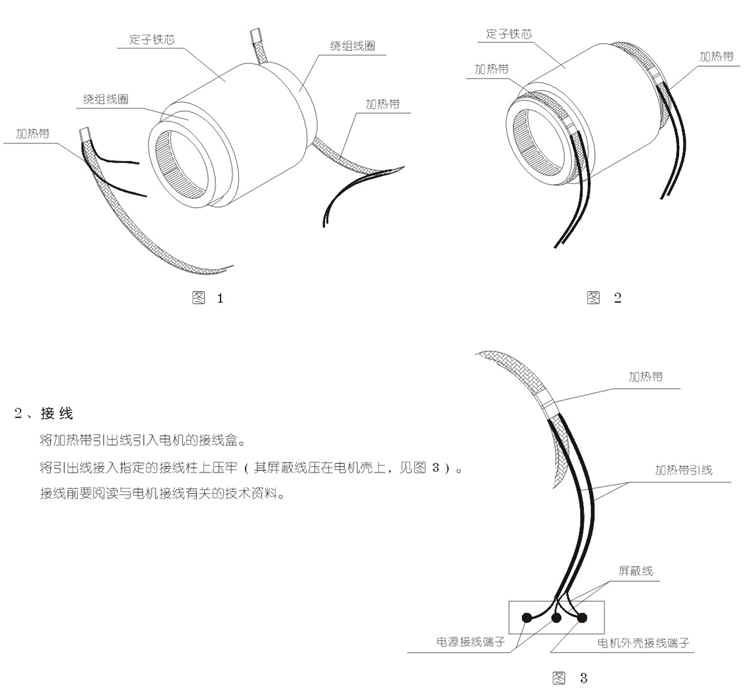

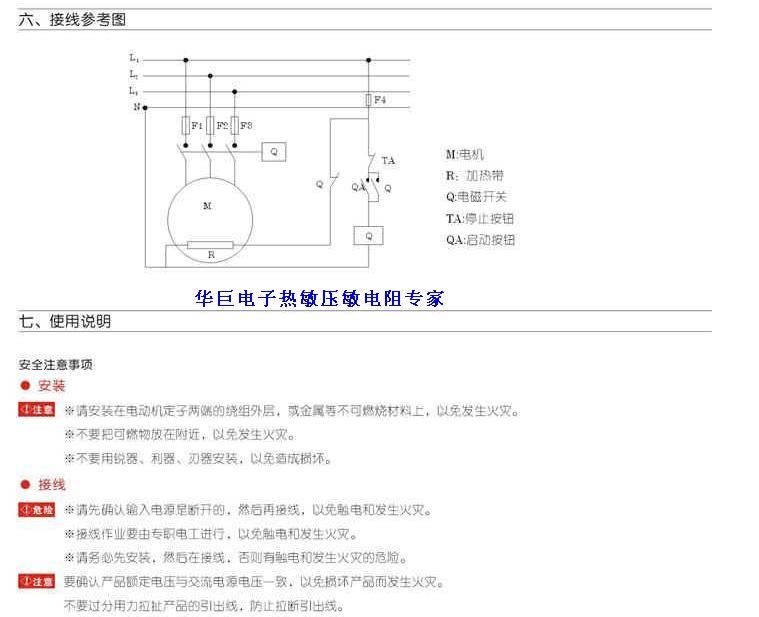

安裝說明
1、確認加熱帶額定工作電壓與所用電源電壓相符。
2、單條防潮加熱帶，安裝在定子繞組的軸伸端部。雙條防潮加熱帶，一條安裝在軸伸端，一條安裝在非軸伸端。
3、將加熱帶置于定子繞組端部適當?shù)奈恢?
使加熱帶與繞組接觸良好,電源線接在接線盒內。
4、安裝時，加熱帶不可重疊。
注意事項
1、加熱帶避免折疊或被銳器劃傷。
2、電機繞組整形后，再安裝加熱帶。
3、加熱帶必須緊貼繞組表面以利加熱去潮。
4、不要使加熱帶承受拉力。
5、嚴禁錘擊加熱帶。
6、加熱帶與電機不可同時工作。
加熱帶基本型號及參數
KSCFC型電機防潮加熱帶（國內電機廠使用）規格標準如下表所示
| 型號 |
長a×寬b×厚c×前段后d(mm) |
引出線長度 |
功率(W) |
額定電壓(V)AC |
電機規格 |
| A |
B |
| KSCFC301A/B |
220×14×2.5×4.5 |
160 |
10 |
220 |
110 |
H71 |
| KSCFC302A/B |
260×14×2.5×4.5 |
340 |
20 |
220 |
110 |
H80-H90 |
| KSCFC303A/B |
350×14×2.5×4.5 |
440 |
30 |
220 |
110 |
H100-H112 |
| KSCFC304A/B |
460×14×2.5×4.5 |
740 |
40 |
220 |
110 |
H132-H160 |
| KSCFC305A/B |
630×14×2.5×4.5 |
850 |
50 |
220 |
110 |
H180-H200 |
| KSCFC306A/B |
800×14×2.5×4.5 |
900 |
60 |
220 |
110 |
H225-H280 |
| KSCFC308A/B |
950×15×2.5×4.5 |
1000 |
80 |
220 |
110 |
H315 |
| KSCFC311A/B |
2000×15×2.5×4.5 |
1500 |
110 |
220 |
110 |
H355 |
注：電機規格為H400的用兩根型號為KSCFC311A/B的電機防潮加熱帶。
SCFC型電機防潮加熱帶（出口電機使用）規格標準如下表所示
| 型號 |
長a×寬b×厚c×前段后d(mm) |
引出線長度 |
功率(W) |
額定電壓(V)AC |
電機規格 |
| A |
B |
| SCFC301A/B |
240×13×2.5×4.5 |
200 |
10 |
230 |
115 |
H71 |
| SCFC302A/B |
300×14×2.5×4.5 |
380 |
20 |
230 |
115 |
H80-H90 |
| SCFC303A/B |
400×14×2.5×4.5 |
480 |
30 |
230 |
115 |
H100-H112 |
| SCFC304A/B |
550×14×2.5×4.5 |
780 |
40 |
230 |
115 |
H132-H160 |
| SCFC305A/B |
680×14×2.5×4.5 |
900 |
50 |
230 |
115 |
H180-H200 |
| SCFC306A/B |
900×14×2.5×4.5 |
950 |
60 |
230 |
115 |
H225-H280 |
| SCFC308A/B |
1050×14×2.5×4.5 |
1050 |
80 |
230 |
115 |
H315 |
| SCFC311A/B |
1350×14×2.5×4.5 |
1150 |
110 |
230 |
115 |
H355 |
國外電機防潮加熱帶規格標準如下表所示
| 型號 |
長a×寬b×厚c×前段后d(mm) |
引出線長度 |
功率(W) |
額定電壓(V)AC |
電機規格 |
| A |
B |
| KSCFC3026A/B |
432×14×2.5×4.5 |
340 |
26 |
230 |
115 |
H80-H132 |
| KSCFC3065A/B |
1473×14×2.5×4.5 |
850 |
65 |
230 |
115 |
H160-H200 |
| KSCFC3099A/B |
1072×14×2.5×4.5 |
900 |
99 |
230 |
115 |
H225-H280 |
| KSCFC3099A/B |
1072×14×2.5×4.5 |
900 |
99 |
230 |
115 |
H315-H355 |
華巨電子推薦防潮加熱帶
|
型號
|
加熱帶額定功率(W) |
加熱帶長度 |
引線長度 |
額定工作電壓(V) |
電極規格 |
| 2極 |
4極 |
6極 |
8極 |
A |
B |
|
DSCFC02A/B
|
20 |
290 |
310 |
343 |
343 |
380 |
220 |
110 |
H80 |
| 310 |
310 |
350 |
371 |
H90 |
| DSCFC03A/B |
30 |
350 |
420 |
420 |
420 |
480 |
H100 |
| 420 |
450 |
450 |
450 |
H112 |
| DSCFC04A/B |
40 |
500 |
500 |
560 |
560 |
780 |
H132 |
| 600 |
600 |
700 |
700 |
H160 |
| DSCFC05A/B |
50 |
785 |
817 |
848 |
848 |
900 |
H180 |
| 942 |
942 |
974 |
974 |
H200 |
| DSCFC06A/B |
60 |
1068 |
1068 |
1131 |
1131 |
950 |
H225 |
| 1146 |
1146 |
1146 |
1146 |
H250 |
| 1256 |
1288 |
1320 |
1320 |
H280 |
| DSCFC08A/B |
80 |
1508 |
1508 |
1540 |
1540 |
1050 |
H315 |
| DSCFC11A/B |
110 |
1696 |
1727 |
1727 |
1727 |
1150 |
H355 |
*以上數據僅供參考，可以根據客戶需求定做各種加熱帶
*規格為H315的電機使用2根電機防潮加熱帶

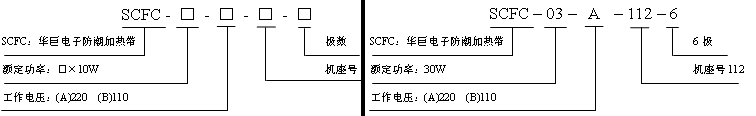

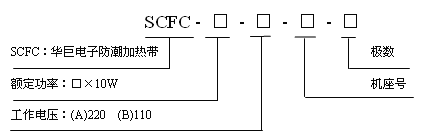

規格型號：
訂貨示例：
高壓電機加熱帶
| 型號 |
加熱帶額定功率（W） |
電機所用加熱帶數量 |
加熱帶長度 |
引線長度 |
加熱帶寬度及厚度 |
額定工作電壓 |
電機規格 |
備注 |
| 4~6極 |
8~12極 |
A |
B |
E |
電機兩端蓋內長度 |
電機端蓋直徑 |
| HSCFC08A/B/E |
80 |
1 |
1.62~1.67 |
1.64~1.69 |
1.5~3.0 |
(26±2)X(7±1) |
110 |
220 |
380 |
H355 |
0.98 |
0.95 |
| HSCFC10A/B/E |
100 |
2 |
1.93~1.98 |
2.09~2.14 |
H400 |
1.44 |
0.97 |
| HSCFC13A/B/E |
130 |
2 |
2.04~2.14 |
2.26~2.31 |
H450 |
1.59 |
1.08 |
| HSCFC16A/B/E |
160 |
2 |
2.27~2.37 |
2.48~2.58 |
H500 |
1.74 |
1.20 |
| HSCFC19A/B/E |
190 |
2 |
2.52~2.67 |
2.71~2.86 |
H560 |
1.87 |
1.35 |
| HSCFC22A/B/E |
220 |
2 |
2.70~2.85 |
2.87~3.02 |
H630 |
1.97 |
1.48 |
| HSCFC25A/B/E |
250 |
2 |
3.12~3.27 |
3.22~3.27 |
H710 |
2.24 |
1.48 |
| HSCFC38A/B/E |
380 |
2 |
3.43~3.58 |
3.43~3.58 |
H800 |
2.44 |
2.05 |
| HSCFC25A/B/E |
250 |
4 |
3.36~3.51 |
3.36~3.51 |
H900 |
2.88 |
2.22 |
| HSCFC30A/B/E |
380 |
4 |
4.40~4.55 |
4.40~4.55 |
H1000 |
3.26 |
2.46 |

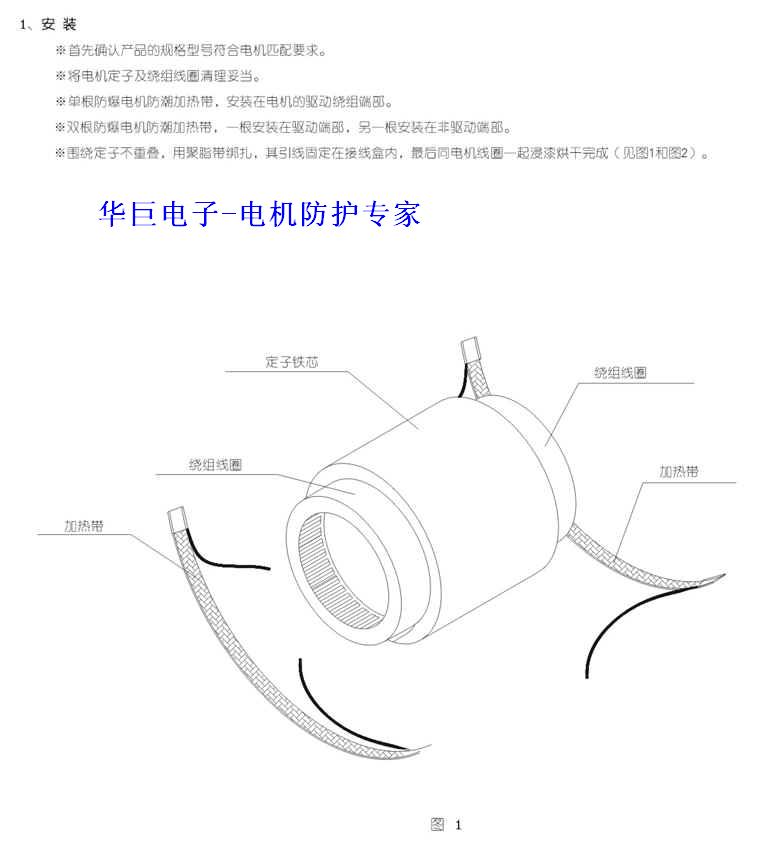

使用說明:
單根電機防潮加熱帶。安裝在電機的驅動繞組端部；雙根電機防潮加熱帶，一根安裝在驅動端部，另一根安裝在非驅動端部。圍繞定子不要重疊，用聚脂帶綁扎，其引線固定在接線盒內，最后浸漆烘干完成。
|
