用熱敏電阻打造廉價LED恒流源解決方案

WMZL專門為L(zhǎng)ED恒流補償研發的,可以替代LED恒流二極管,具有很高的性價比,LED恒流二極管完美替代方案

    WMZL系列專門為L(zhǎng)ED照明做溫度補償?shù)碾娮瑁捎脽崦綦娮柩a(bǔ)償法的LED恒流源,具有電路簡潔,可靠性好,組合方便,經濟實用,適用各種LED頭燈,日光燈,路燈;車船燈,太陽能LED庭院燈;LED顯示屏等對恒流的需求。是專門針對LED照明出現的由于溫度引起的LED PN結電壓VF下降,即-2mV/℃,稱為PN結的負溫效應。該特性在發光應用上是個致命的缺陷,直接影響到LED器件的發光效率、發光亮度、發光色度。比如,常溫25℃時LED最佳工作電流20mA,當環境溫度升高到85℃時,PN結電壓VF下降,工作電流急劇增加到35mA~37mA,此時電流的增加并不會產生亮度的增加,稱為亮度飽和。更為嚴重的是,溫度的上升,引起光譜波長的偏移,造成色差。如長時工作在此高溫區還將引起器件老化,發光亮度逐步衰減。同樣,當環境溫度下降至-40℃時,結電壓VF上升,最佳工作電流將從20mA減小到8mA~10mA,發光亮度也隨電流的減少而降低,達不到應用場所所需的照度。
    為了避免上述特性帶來的不足,一般在LED燈的相關產品上,通常采用如下措施:1.將LED裝在散熱板上,或風機風冷降溫。2.LED采用恒流源的供電方式,不因LED隨溫度上升引起使回生電流增加,防止PN結惡性升溫。或這兩種方法并用。實踐證明,這兩種方法用于大功率LED燈(如廣告背景燈、街燈)。確實是行之有效的措施。但當LED燈進入尋常百姓家就碰到如下問題了:散熱板和風冷能否集成在一個普通燈頭的空間內;采用集成電路或諸多元器件組成的恒流源電路,它的壽命不取于LED,而取決整個系統的某塊“短板”;有沒有吸引眼球的價格。用熱敏電阻補償法來解決LED恒流源問題,既經濟又實用。


以20mA的LED為例未加裝LED恒流補償電阻與加裝LED補償電阻的比較曲線圖Ⅰ未加裝LED恒流補償電阻為Ⅱ加裝LED補償電阻

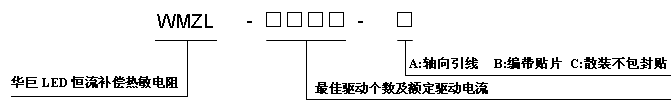

型號

封裝

恒流電流 最佳補償個數 補償電阻額定壓降 最佳單元電壓 最大耐壓 外形尺寸 額定阻值
(mA) 推薦補償個數 Vr 柱狀 R25(Ω)
WMZL-5A20-□ A 20 4~7 3 3+VLEDX(4~7) 15V Φ1.3X2.7 150
WMZL-10A20-□ A,B 20 8~14 6 6+VLEDX(8~14) 30V Φ1.7X5.2 300
WMZL-45A20-□ A 20 40~45 10 10+VLEDX(40~45) 75V Φ2.5X8.0 500
WMZL-45A15-□ A 15 40~45 11.3 11.3+VLEDX(40~45) 75V Φ2.5X8.0 750
WMZL-5A30-□ A,C 30 4~7 3 3+VLEDX(4~7) 15.0V Φ1.3X2.7 100
WMZL-10A30-□ A,C 30 8~14 6 3+VLEDX(8~14) 30.0V Φ1.7X5.2 200
WMZL-5B100-□ A,B,C 100 1 0.65 0.65+VLED 3.0V Φ1.7X5.2 6.5
WMZL-C300-□ A,B,C 300 1 0.5 0.5+VLED 1.5V Φ1.7X5.2 1.7
WMZL-C350-□ A,B,C 350 1 0.5 0.5+VLED 1.5V Φ1.7X5.2 1.4

-A型系列規格書下載。

-B型系列規格書下載

-C型系列規格書下載

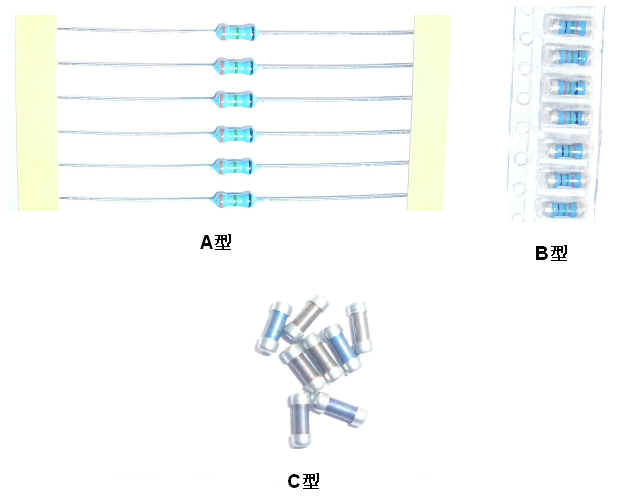

說明:其中A型C型相對B型價格更便宜

特別提醒

因本產品熱敏材料為PT金屬氧化物屬于堿性物質,容易和酸性物質發生反應所以C型由于是未包封使用時要做好防酸、 防潮處理不能接觸酸性物質


單元工作電壓需和電源電壓應基本相符,如電源電壓己確定,可選擇LED的V
LED值,或增減LED只數來匹配電壓。

單元工作電壓=熱敏電阻壓降+V
LED×N只

例:5A20串20mA/3.0v/LED 5只,串聯后的工作電壓=3V+3.0V×5=18V
5A20串只20mA/3.0v/LED7只,串聯后的工作電壓=3V+3.0V×7=24V

例:電源選24V,C350 6只串1W/350mA/3.1V//LED7只
串聯后工作電壓=0.5V×6+3.1V×7=24.7V
電源選24v,C350 6只串1w/350mA/3.5V/LED6只
串聯后工作電壓=0.5V×6+3.5V×6=24V
