DJRBH電機保護PTC熱敏電阻

應用范圍：
該產品廣泛應用于需要超溫保護的場合。將產品安裝在需要超溫保護的設備中，PTC電阻信號傳至電機保護器中，當溫度接近絕緣耐熱等級溫度時，電機保護器斷開電路實施保護。
特點：
由超小型PTC熱敏電阻制成，體積小、壽命長、穩定性好、靈敏度高。技術指標均達到國際同類產品水平。
使用
可以單支使用，也可以多只串聯使用，在同一電路中控制不同點的溫度。
技術數據
控制溫度范圍為Tk60℃～Tk180℃。控制溫度Tk每間隔5℃設定一種規格。一至六芯都可根據用戶的要求生產，SCRBHC系列采用德國DIN
44080、DIN 44081、DIN 44082標準。
命名方式：
E:1個感溫頭Z: 2個感溫頭D: 3個感溫頭V:4個感溫頭
S: 6個感溫頭
標準引線長度DS:520 200 200 520 DK 520
520 (單位：mm)
常規型號：
|
PTC熱敏電阻參數數據
|
ES系列（單芯）
|
DS系列（三芯）
|
單位
|
|
最大工作電壓 |
Umax |
25 |
25 |
V |
|
額定動作溫度 |
Tk |
60～180 |
60～180 |
℃ |
|
Tk公差 |
|
±5 |
±5 |
℃ |
|
Tk的重復性 |
ΔT |
±0.5 |
±0.5 |
℃ |
|
額定電阻值 |
R25℃±1℃ |
≤100 |
≤300 |
Ω |
|
下限控溫點(V≤2.5V) |
TK-5(℃) |
≤550 |
≤1650 |
Ω |
|
上限控溫點(V≤2.5V) |
TK+5(℃) |
≥1330 |
≥3990 |
Ω |
|
保護溫+15℃電阻值 |
TK+15(℃) |
≥4 |
≥12 |
KΩ |
|
熱響應時間 |
Ts |
≤5 |
≤5 |
S |
|
絕緣耐壓 |
V |
2.5 |
2.5 |
KV |
|
導線拉力 |
|
承受10N,10S拉力無損壞現象 |
承受10N,10S拉力無損壞現象 |
N |
|
最高存放溫度 |
TLmax |
160 |
160 |
℃ |
|
最低存放溫度 |
TLmin |
-25 |
-26 |
℃ |
工作原理
PTC熱敏電阻具有正溫度系數電阻特性。當溫度達到其居里點時，半導體陶瓷相變開始，其電阻值隨溫度的升高而快速增大，在控制溫度點Tk附近，變化尤其明顯，從而起到控制電路的目的
推薦按下表選用熱敏電阻傳感器（僅供參考）
控制溫度對應的引線顏色
|
保護溫度
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
105
|
110
|
115
|
120
|
125
|
130
|
135
|
140
|
145
|
150
|
155
|
160
|
165
|
170
|
180
|
|
線色 |
棕 |
棕 |
棕 |
白 |
白 |
白 |
綠 |
紅 |
蘭 |
棕 |
蘭 |
灰 |
紅 |
蘭 |
紅 |
白 |
白 |
黑 |
蘭 |
蘭 |
蘭 |
白 |
白 |
|
線色 |
黑 |
紅 |
灰 |
灰 |
棕 |
白 |
綠 |
紅 |
灰 |
棕 |
綠 |
灰 |
綠 |
蘭 |
黑 |
蘭 |
黑 |
黑 |
黑 |
紅 |
棕 |
綠 |
紅 |
華巨溫度傳感器有限公司過熱保護型PTC熱敏電阻與村田過熱保護型PTC熱敏互換對照表
|
華巨型號
|
EPCOS型號
|
KRIWAN型號
|
| DJRBH-60-ES |
B59100M1060A070
|
01 D 116
|
| DJRBH-70-ES |
B59100M1070A070
|
01 D 117
|
| DJRBH-80-ES |
B59100M1080A070
|
01 D 118
|
| DJRBH-90-ES |
B59100M1090A070
|
01 D 119
|
| DJRBH-100-ES |
B59100M1100A070
|
01 D 200
|
| DJRBH-110-ES |
B59100M1110A070
|
01 D 210
|
| DJRBH-120-ES |
B59100M1120A070
|
01 D 220
|
| DJRBH-130-ES |
B59100M1130A070
|
01 D 230
|
| DJRBH-140-ES |
B59100M1145A070
|
01 D 240
|
| DJRBH-145-ES |
B59100M1140A070
|
01 D 245
|
| DJRBH-150-ES |
B59100M1150A070
|
01 D 250
|
| DJRBH-155-ES |
B59100M1155A070
|
01 D 255
|
| DJRBH-160-ES |
B59100M1160A070
|
01 D 260
|
| DJRBH-170-ES |
B59100M1170A070
|
01 D 270
|
| DJRBH-180-ES |
B59100M1180A070
|
01 D 280
|
| DJRBH-060-DS |
B59300M1060A070
|
01 D 456
|
| DJRBH-070-DS |
B59300M1070A070
|
01 D 457
|
| DJRBH-080-DS |
B59300M1080A070
|
01 D 458
|
| DJRBH-090-DS |
B59300M1090A070
|
01 D 459
|
| DJRBH-100-DS |
B59300M1100A070
|
01 D 460
|
| DJRBH-110-DS |
B59300M1110A070
|
01 D 461
|
| DJRBH-120-DS |
B59300M1120A070
|
01 D 462
|
| DJRBH-130-DS |
B59300M1130A070
|
01 D 463
|
| DJRBH-140-DS |
B59300M1140A070
|
01 D 468
|
| DJRBH-145-DS |
B59300M1145A070
|
01 D 464
|
| DJRBH-150-DS |
B59300M1150A070
|
01 D 469
|
| DJRBH-155-DS |
B59300M1155A070
|
01 D 465
|
| DJRBH-160-DS |
B59300M1160A070
|
01 D 470
|
| DJRBH-170-DS |
B59300M1170A070
|
01 D 466
|
| DJRBH-180-DS |
B59300M1180A070
|
01 D 467
|
安裝說明
將傳感器固定在需要檢測溫度的部位（通常安裝在繞組中），在安裝時不要用力敲打或擠壓傳感器的芯片，不要讓引線承受拉力，引線接在電機接線盒內。必須與電機保護器配合使用，方可對電機超溫實施控制。
三芯式傳感器的每個芯片分別安裝在三相繞組的適當位置，每相繞組安裝一芯。
電機PTC溫度傳感器過熱保護模塊
命名規則：
外形尺寸

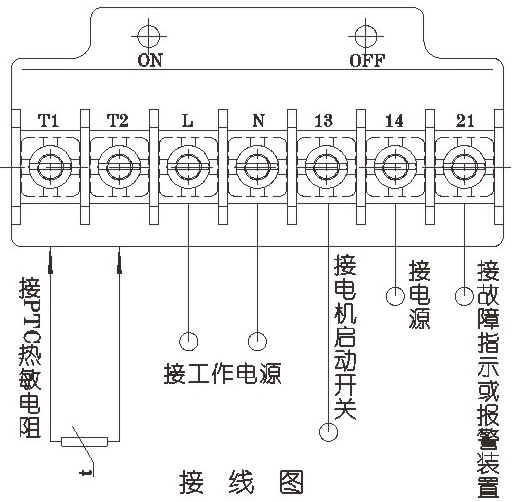

接線圖
技術參數
|
工作電壓
|
24（Vac/Vdc）
|
110Vac
|
220Vac
|
| 電源頻率 |
47～63Hz |
| 消耗功率 |
<1VA |
| 觸點電流 |
6A/250VAC(阻性) |
| 工作相對濕度 |
5%～95% |
| 工作環境溫度 |
-20℃～65℃ |
| 存儲溫度 |
-25℃～70℃ |
| 運輸溫度 |
-25℃～70℃ |
| 串聯可接熱敏電阻數量 |
1-9只 |
| 動作電阻 |
單只 |
雙只 |
三只 |
| 1KΩ×(1±10%) |
2KΩ×(1±10%) |
3KΩ×(1±10%) |
| 恢復電阻 |
單只 |
雙只 |
三只 |
| 500Ω～600Ω |
1KΩ～1.2KΩ |
1.5KΩ～1.8KΩ |
| 安裝方式 |
導軌/固定孔 |
PTC溫控模塊動作溫度
|
熱敏電阻溫控點
|
PTC溫控模塊動作阻值
|
PTC溫控模塊恢復阻值
|
PTC溫控模塊動作溫度
|
PTC溫控模塊恢復溫度
|
|
TK
|
單只
|
兩只
|
三只
|
單只
|
兩只
|
三只
|
TK至TK+5℃
|
TK至TK-5℃
|
|
1KΩ×(1±10%)
|
2KΩ×(1±10%)
|
3KΩ×(1±10%)
|
500Ω～600Ω
|
1KΩ～1.2KΩ
|
1.5KΩ～1.8KΩ
|
參考接線圖：以三只串聯為例
電機用過熱保護溫度開關：
DJWKG系列溫控?zé)崦糸_關是（熱保護器)是一款專門應用于電機過熱保護的溫控開關，該系列熱敏開關主要適用于工業電機產品，對于電機的欠壓、過壓、過載等故障都反映在電機線圈溫度上，所以DJWKG系列熱敏開關應用于電機保護是很理想的熱敏傳感器元件。
特點：
DJWKG系列溫控?zé)崦糸_關（熱保護器）體積小，動作靈敏，性能可靠，其各項指標達到國際先進水平，但當電機遇到快變化熱過載時，不能起到電機保護作用。
|
