■產品特點
PTC線性正溫度系數熱敏電阻采用PTC材料，物理工藝制成，具有優越的穩定性、復線性，重復百萬次，特性曲線不變。阻值隨溫度升高而增大，呈直線變化，線性好，與PTC高分子陶瓷合成的熱敏電阻相比，線性好，無需采取線性補償措施使電路設計簡化。并且阻值一致性好，互換性強，外形、規格保準化。溫度感應速度快，空氣介質中為1-2秒，靈敏度高。體積小、結構堅固、外形標準化，適宜印刷線路板的自動化安裝。
■
應用范圍
廣泛用于通訊、汽車、儀表、計算機、家電等行業的溫度控制、溫度測量，溫度補償。普遍的PTC正溫度熱敏電阻的阻溫特性是突變性的，線性區域很窄，通常用于電路的過流保護，不用于溫度檢測，溫度補償電路。本產品正好補充了這方面的應用領域。
我公司生產的線性熱敏電阻分為兩個系列，一種是單晶硅的線性PTC熱敏電阻KTY系列，特點是溫度系數大可達到7000PPM每度，可以替代NXP的KTY系列熱敏電阻，和RTI公司的DS系列。
另一種為陶瓷基體線性熱敏電阻，可替代KOA公司 LT1/4C,LT1/6C,LP1/8C，特點是體積小溫度系數可調，具有(1Ω―50KΩ）的阻值范圍溫度系數寬（1000PPM―5000PPM)價格低廉。
下面我們先介紹KTY系列
常用玻封線性熱敏電阻KTY規格：可替代NXP(PHILIPS)
KTY81,KTY82,KTY83,KTY84,KTY85，和RTI公司的DS系列。
外形尺寸(單位:mm)
特點
1. KTY 線性熱敏電阻玻璃封裝系列產品為軸向引線玻璃封裝型
2.
主體基質材料是半導體硅單晶，又稱硅熱敏電阻(Silicon PTC
Thermistors)
3.
電阻值隨溫度增加呈線性上升，又稱線性正溫度系數熱敏電阻器或LPTC熱敏電阻
4. 耗散系數：2.5~5mW/℃
5.
最大工作電流：Iopr=1.0mA
6.
穩定性：年變化率≤0.01℃/年
7. 溫度系數：α25/50≥0.7%/℃,即α25/50≥7000PPM
8.
額定功率：50mW
9.
使用溫度范圍：-50~+150℃
10.精度高1%,2%,3%,5%
11.體積小、結構堅固、便于自動化安裝
12.玻璃封裝，可在高溫和高濕等惡劣環境下使用
|
規格型號
|
阻值（Ω）at25℃
|
精度
|
額定電流
|
最大電流
|
|
|
Min |
Max
|
Itype
|
Imax
|
|
(mA)
|
(mA)
|
|
SCKTY83-200
|
200
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-500
|
500
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-550
|
550
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-600
|
600
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-1000
|
1000
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-1200
|
1200
|
±1%~±5%
|
5
|
8
|
|
|
SCKTY83-1400
|
1400
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-1500
|
1500
|
±1%~±5%
|
5
|
8
|
|
|
SCKTY83-1600
|
1600
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-2000
|
2000
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-4000
|
4000
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-4050
|
4050
|
±1%~±5%
|
5
|
8
|
|
|
SCKTY83-4500
|
4500
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-110
|
990
|
1010
|
±1%
|
5
|
8
|
下載
|
|
SCKTY83-120
|
980
|
1020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY83-121
|
980
|
1000
|
±1%
|
5
|
8
|
下載
|
|
SCKTY83-122
|
1000
|
1020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY83-150
|
950
|
1050
|
±5%
|
5
|
8
|
下載
|
|
SCKTY83-151
|
950
|
1000
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY83-152
|
1000
|
1050
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY81-110
|
990
|
1010
|
±1%
|
5
|
8
|
下載
|
|
SCKTY81-120
|
980
|
1020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY81-121
|
980
|
1000
|
±1%
|
5
|
8
|
下載
|
|
SCKTY81-122
|
1000
|
1020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY81-150
|
950
|
1050
|
±5%
|
5
|
8
|
下載
|
|
SCKTY81-151
|
950
|
1000
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY81-152
|
1000
|
1050
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY81-210
|
1980
|
2020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY81-220
|
1960
|
2040
|
±2%
|
5
|
8
|
下載
|
|
SCKTY81-221
|
1960
|
2000
|
1%
|
5
|
8
|
下載
|
|
SCKTY81-222
|
2000
|
2040
|
±1%
|
5
|
8
|
下載
|
|
SCKTY81-250
|
1900
|
2100
|
±5%
|
5
|
8
|
下載
|
|
SCKTY81-251
|
1900
|
2000
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY81-252
|
2000
|
2100
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY82-110
|
990
|
1010
|
±1%
|
5
|
8
|
下載
|
|
SCKTY82-120
|
980
|
1020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY82-121
|
980
|
1000
|
±1%
|
5
|
8
|
下載
|
|
SCKTY82-122
|
1000
|
1020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY82-150
|
950
|
1050
|
±5%
|
5
|
8
|
下載
|
|
SCKTY82-151
|
950
|
1000
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY82-152
|
1000
|
1050
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY82-210
|
1980
|
2020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY82-220
|
1960
|
2040
|
±2%
|
5
|
8
|
下載
|
|
SCKTY82-221
|
1960
|
2000
|
1%
|
5
|
8
|
下載
|
|
SCKTY82-222
|
2000
|
2040
|
±1%
|
5
|
8
|
下載
|
|
SCKTY82-250
|
1900
|
2100
|
±5%
|
5
|
8
|
下載
|
|
SCKTY82-251
|
1900
|
2000
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY82-252
|
2000
|
2100
|
±2.5%
|
5
|
8
|
下載
|
|
KTY84-130
|
970(at100℃)
|
1030(at100℃)
|
R100=±3%
|
5
|
8
|
主要用于電機保護
|
下載
|
|
KTY84-150
|
950(at100℃)
|
1050(at100℃)
|
R100=±5%
|
5
|
8
|
下載
|
|
KTY84-151
|
950(at100℃)
|
1000(at100℃)
|
R100=±2.5%
|
5
|
8
|
下載
|
|
KTY84-152
|
975(at100℃)
|
1025(at100℃)
|
R100=±2.5%
|
5
|
8
|
下載
|
KTY8系列
溫度傳感器
|
/
|
/
|
/
|
/
|
/
|
主要用于電機保護
|
下載
|
華巨電子KTY系列替代NXP(恩智浦)KTY系列
|
華巨型號
|
替代NXP(恩智浦)KTY型號
|
|
KTY-83-110
|
KTY81-110
|
KTY82-110
|
KTY83-110
|
KTY85-110
|
|
KTY-83-120
|
KTY81-120
|
KTY82-120
|
KTY83-120
|
KTY85-120
|
|
KTY-83-121
|
KTY81-121
|
KTY82-121
|
KTY83-121
|
KTY85-121
|
|
KTY-83-122
|
KTY81-122
|
KTY82-122
|
KTY83-122
|
KTY85-122
|
|
KTY-83-150
|
KTY81-150
|
KTY82-150
|
KTY83-150
|
KTY85-150
|
|
KTY-83-151
|
KTY81-151
|
KTY82-151
|
KTY83-151
|
KTY85-151
|
|
KTY-83-152
|
KTY81-152
|
KTY82-152
|
KTY83-152
|
KTY85-152
|
|
KTY-81-210
|
KTY81-210
|
KTY82-210
|
KTY83-210
|
KTY85-210
|
|
KTY-81-220
|
KTY81-220
|
KTY82-220
|
KTY83-220
|
KTY85-220
|
|
KTY-81-221
|
KTY81-221
|
KTY82-221
|
KTY83-221
|
KTY85-221
|
|
KTY-81-222
|
KTY81-222
|
KTY82-222
|
KTY83-222
|
KTY85-222
|
|
KTY-81-250
|
KTY81-250
|
KTY82-250
|
KTY83-250
|
KTY85-250
|
|
KTY-81-251
|
KTY81-251
|
KTY82-251
|
KTY83-251
|
KTY85-251
|
|
KTY-83-252
|
KTY81-252
|
KTY82-252
|
KTY83-252
|
KTY85-252
|
|
KTY-84-130
|
KTY84-130
|
|
KTY-84-150
|
KTY84-150
|
|
KTY-84-151
|
KTY84-151
|
|
KTY-84-152
|
KTY84-152
|
對應型號Infineon(英飛凌)的KT和KTY系列
|
華巨型號
|
Infineon(英飛凌)的KT和KTY系列
|
|
KTY-81-230
|
KT 100
|
|
KTY-81-230
|
KT 110
|
|
KTY-81-230
|
KT 130
|
|
KTY-83-130
|
KT 210
|
|
KTY-83-130
|
KT 230
|
|
KTY-81-251-1
|
KTY 10-5
|
|
KTY-81-210
|
KTY 10-6
|
|
KTY-81-210-1
|
KTY 10-62
|
|
KTY-81-252-1
|
KTY 10-7
|
|
KTY-81-251-1
|
KTY 11-5
|
|
KTY-81-210
|
KTY 11-6
|
|
KTY-81-252-1
|
KTY 11-7
|
|
KTY-81-251-1
|
KTY 13-5
|
|
KTY-81-210
|
KTY 13-6
|
|
KTY-81-252-1
|
KTY 13-7
|
|
KTY-83-110-1
|
KTY 21-5
|
|
KTY-83-110
|
KTY 21-6
|
|
KTY-83-121-1
|
KTY 21-7
|
|
KTY-83-110-1
|
KTY 23-5
|
|
KTY-83-110
|
KTY 23-6
|
|
KTY-83-121-1
|
KTY 23-7
|
|
KTY-81-210
|
KTY 16-6
|
|
KTY-81-210
|
KTY 19-6M
|
|
KTY-81-210
|
KTY 19-6Z
|

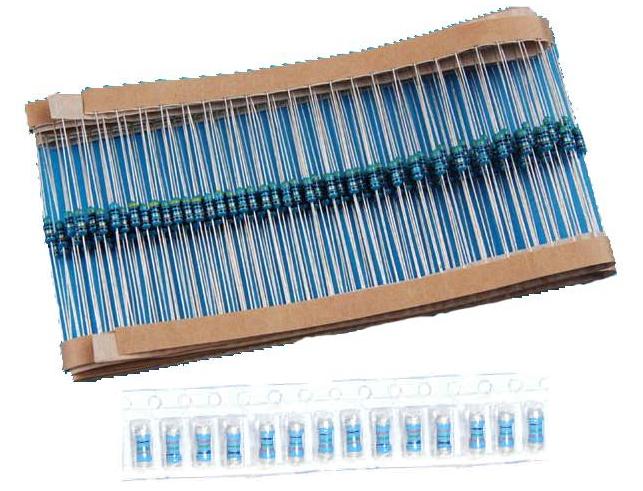

常用PTC線性熱敏電阻LPTC系列
一、LPTC線性PTC熱敏電阻簡介
LPTC線性熱敏電阻的阻值隨溫度升高而增大，呈直線變化，線性好，與PTC高分子陶瓷合成的熱敏電阻相比，線性好，無需采取線性補償措施使電路設計簡化。LPTC線性PTC熱敏電阻廣泛用于通訊、汽車、儀表、計算機、家電等行業的溫度控制、溫度測量、溫度補償。使用環境在－40度—— +250度時，其特性不變。

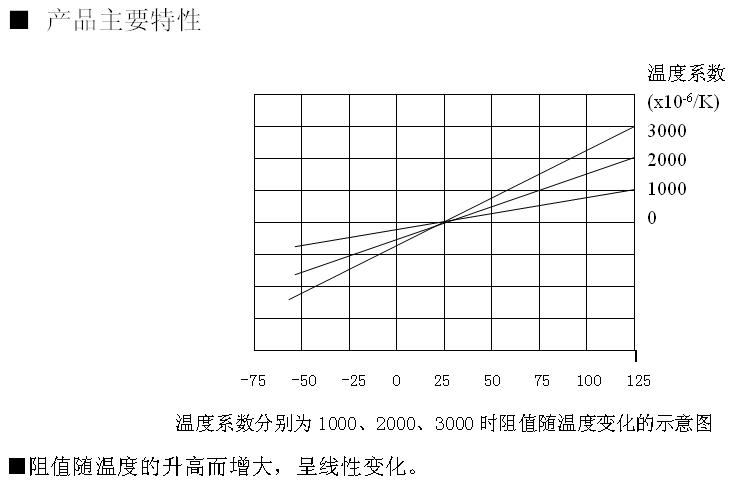

二、阻——溫圖線
LPTC參數介紹LPTC型號規格
可替代KOA公司 LT1/4C,LT1/6C,LP1/8C
|
規格型號
|
阻值
|
精度
|
溫度系數
|
封裝
|
替代進口型號
|
|
（Ω）at25℃ |
R25
|
|
LPTC-6R5□-4000
|
6.5
|
0.1%,1%,3%,5%
|
4000
|
1/4W*
|
|
|
LPTC-10□-4500
|
10
|
4500
|
1/4W*
|
|
|
LPTC-13R6□-4000
|
13.6
|
4000
|
1/4W*
|
|
|
LPTC-55.36R□-4285
|
50
at 0℃
|
4285
|
1/6W*
|
可替代Cu50
|
|
55.36 at
25℃
|
|
LPTC-95□-2000
|
95
|
2000PPM
|
1/4W*
|
|
|
LPTC-100□-2000
|
100
|
2000PPM
|
1/4W*
|
|
|
LPTC-100□-4000
|
100
|
4000PPM
|
1/6W*
|
|
|
LPTC-105□-2000
|
105
|
2000PPM
|
1/4W*
|
|
|
LPTC-109.73□-3850
|
100
at 0℃
|
3850PPM
|
1/6W*
|
可替代PT100
|
|
109.73 at
25℃
|
|
LPTC-145□-3900
|
145
|
3900PPM
|
1/4W*
|
|
|
LPTC-150□-4000
|
150
|
4000PPM
|
1/6W*
|
|
|
LPTC-185□-2000
|
185
|
2000PPM
|
1/4W*
|
|
|
LPTC-190□-1500
|
190
|
1500PPM
|
1/4W*
|
|
|
LPTC-195□-1500
|
195
|
1500PPM
|
1/4W*
|
|
|
LPTC-197□-2000
|
197
|
2000PPM
|
1/4W*
|
|
|
LPTC-200□-2800
|
200
|
2800PPM
|
1/4W*
|
|
|
LPTC-219.46□-3850
|
200
at 0℃
|
3850PPM
|
1/6W*
|
可替代PT200
|
|
219.46 at
25℃
|
|
LPTC-270□-2800
|
270
|
2800PPM
|
1/4W*
|
|
|
LPTC-365□-2400
|
365
|
2400PPM
|
1/6W*
|
|
|
LPTC-390□-1500
|
390
|
1500PPM
|
1/4W*
|
|
|
LPTC-390□-2400
|
390
|
2400PPM
|
1/6W*
|
|
|
LPTC-390□-3000
|
390
|
3000PPM
|
1/6W*
|
|
|
LPTC-395□-2400
|
395
|
2400PPM
|
1/4W*
|
|
|
LPTC-400□-3500
|
400
|
3500PPM
|
1/4W*
|
|
|
LPTC-548.65□-3850
|
500
at 0℃
|
3850PPM
|
1/6W*
|
可替代PT500
|
|
548.65 at
25℃
|
|
LPTC-820□-4500
|
820
|
4500PPM
|
1/6W*
|
|
|
LPTC-1100□-3850
|
1000
at 0℃
|
3850PPM
|
1/6W*
|
可替代PT1000
|
|
1100 at
25℃
|
|
LPTC-1000□-2000
|
1000
|
2000PPM
|
1/4W*
|
|
|
LPTC-1000□-3000
|
1000
|
3000PPM
|
1/6W*
|
|
|
LPTC-1000□-3600
|
1000
|
3600PPM
|
1/6W*
|
|
|
LPTC-2000□-3000
|
2000
|
3000PPM
|
1/6W*
|
|
|
LPTC-2000□-4500
|
2000
|
4500PPM
|
1/8W*
|
|
|
LPTC-3000□-3000
|
3000 |
3000PPM
|
1/4W*
|
|
|
LPTC-3000□-4000
|
3000
|
4000PPM
|
1/8W*
|
|
|
LPTC-3600□-1500
|
3600
|
1500PPM
|
1/4W*
|
|
|
LPTC-5000□-3000
|
5000
|
3000PPM
|
1/6W*
|
|
|
LPTC-10000□-2000
|
10000
|
2000PPM
|
1/6W*
|
|
|
LPTC-10000□-3000
|
10000
|
3000PPM
|
1/6W*
|
|
|
LPTC-20000□-2000
|
20000
|
2000PPM
|
1/4W*
|
|
|
LPTC-50000□-2000
|
50000
|
2000PPM
|
1/4W*
|
|
注：1/4W*
*表示為常用規格，不帶*標志的為非標準規格一般需要定做。
■產品特點
CMZL貼片線性PTC熱敏電阻產品采用PTC材料，物理工藝制成，具有優越的穩定性、復線性，重復百萬次，特性曲線不變。阻值隨溫度升高而增大，呈直線變化，線性好，與PTC高分子陶瓷合成的熱敏電阻相比，線性好，無需采取線性補償措施使電路設計簡化。并且阻值一致性好，互換性強，外形、規格保準化。溫度感應速度快，空氣介質中為1-2秒，靈敏度高。體積小、結構堅固、外形標準化，適宜印刷線路板的自動化安裝。
■
應用范圍
CMZL貼片線性PTC熱敏電阻廣泛用于通訊、汽車、儀表、計算機、家電等行業的溫度控制、溫度測量，溫度補償。普遍的PTC正溫度熱敏電阻的阻溫特性是突變性的，線性區域很窄，通常用于電路的過流保護，不用于溫度檢測，溫度補償電路。本產品正好補充了這方面的應用領域。

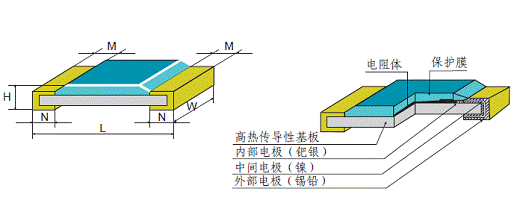

貼片線性PTC產品結構及外形尺寸
封裝類型 |
L（長）
|
W（寬）
|
T（厚）
|
M（端頭寬）
|
|
0402 (1005) |
0.04±.006（1.0±0.15） |
0.02±.004（0.5±0.10）
|
0.024max（0.60max）
|
0.004min（0.10min）
|
|
0603（1608） |
0.063±.006（1.6±0.15） |
0.031±.006（0.8±0.15）
|
0.037max（0.95max）
|
0.004min（0.10min）
|
|
0805（2012） |
0.08±.008（2.0±0.20）
|
0.05±.008（1.25±0.2）
|
0.05max（1.25max）
|
0.006min（0.15min）
|
|
1206（3216） |
0.126±.008（3.2±0.20） |
0.063±.008（1.6±0.20）
|
0.063max（1.60max）
|
0.008min（0.20min）
|
|

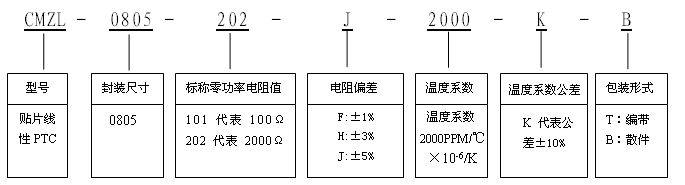

規格型號 |
阻值范圍
|
阻值精度
|
溫度系數
|
溫度系數公差
|
額定功耗
|
|
（Ω）at25℃
|
PPM/℃
|
（W）
|
|
CMZL0402-101-2000 |
100 |
常規精度±5%
可以提供±1%精度
|
2000
|
±10%
|
0402(1005):1/25
0603(1608):1/16
0805(2012):1/10
1206 (3216):1/8
|
|
CMZL0402-101-2500 |
100 |
2500
|
|
CMZL0402-102-1500 |
1000 |
1500
|
|
CMZL0402-102-2000 |
1000 |
2000
|
|
CMZL0603-101-3000 |
100 |
3000
|
|
CMZL0603-101-3500 |
100 |
3500
|
|
CMZL0603-561-2500 |
560 |
2500
|
|
CMZL0603-561-3000 |
560 |
3000 |
|
CMZL0603-681-2500 |
680 |
2500 |
|
CMZL0603-681-3000 |
680 |
3000 |
|
CMZL0603-102-1500 |
1000 |
1500 |
|
CMZL0603-102-2000 |
1000 |
2000 |
|
CMZL0603-202-1500 |
2000 |
1500 |
|
CMZL0603-202-2000 |
2000
|
2000
|
|
CMZL0603-302-1500 |
3000
|
1500
|
|
CMZL0805-101-2500 |
100
|
2500
|
|
CMZL0805-101-3000 |
100
|
3000
|
|
CMZL0805-561-2500 |
560
|
2500
|
|
CMZL0805-561-3000 |
560
|
3000
|
|
CMZL0805-681-2500 |
680
|
2500
|
|
CMZL0805-681-3000 |
680
|
3000
|
|
CMZL0805-102-2500 |
1000
|
2500
|
|
CMZL0805-102-3000 |
1000
|
3000
|
|
CMZL0805-202-2000 |
2000
|
2000
|
|
CMZL0805-202-2500 |
2000
|
2500
|
|
CMZL0805-302-1500 |
3000
|
1500
|
|
CMZL0805-302-2000 |
3000
|
2000
|
|
CMZL0805-472-1500 |
4700
|
1500
|
|
CMZL0805-472-2000 |
4700
|
2000
|
|
CMZL1206-101-3000 |
100
|
3000
|
|
CMZL1206-101-3500 |
100
|
3500
|
|
CMZL1206-391-3000 |
390
|
3000
|
|
CMZL1206-391-3500 |
390
|
3500
|
|
CMZL1206-471-3000 |
470
|
3000
|
|
CMZL1206-471-3500 |
470
|
3500
|
|
CMZL1206-102-2500 |
1000
|
2500
|
|
CMZL1206-102-3000 |
1000
|
3000
|
|
CMZL1206-202-2500 |
2000
|
2500
|
|
CMZL1206-202-3000 |
2000
|
3000
|
|
CMZL1206-302-2500 |
3000
|
2500
|
|
CMZL1206-302-3000 |
3000
|
3000
|
|
CMZL1206-472-2000 |
4700
|
2000
|
|
CMZL1206-472-2500 |
4700
|
2500
|
|
CMZL1206-562-2000 |
5600
|
2000
|
|
CMZL1206-562-2500 |
5600
|
2500
|
|
CMZL1206-103-1500·1 |
10000
|
1500
|
|
可以根據客戶需求開發不同阻值，不同溫度系數的產品，新品開發費用5000~8000元 |
LPTC 線性熱敏電阻在電路中的應用
一、溫度補償電路
一、溫度——電壓轉換電路

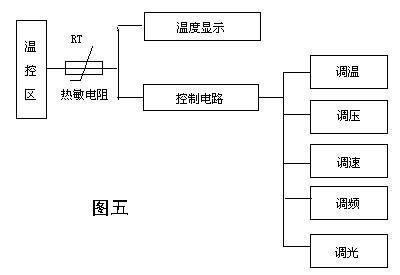

三、常用LPTC電路方框圖
|
