描述
DS18B20是常用的數字溫度傳感器，其輸出的是數字信號，具有體積小，硬件開銷低，抗干擾能力強，精度高的特點。
DS18B20數字溫度傳感器接線方便，封裝成后可應用于多種場合，如管道式，螺紋式，磁鐵吸附式，不銹鋼封裝式，型號多種多樣,該DS18B20溫度傳感器提供9至12位（可編程設備溫度讀數。信息被發送到/從DS18B20溫度傳感器通過1線接口，所以中央微處理器與DS18B20溫度傳感器只有一個一條口線連接。為讀寫以及溫度轉換可以從數據線本身獲得能量，不需要外接電源。 因?yàn)槊恳粋�(gè)DS18B20溫度傳感器的包含一個獨特的序號，多個ds18b20溫度傳感器可以同時存在于一條總線。這使得DS18B20溫度傳感器放置在許多不同的地方。它的用途很多，包括空調環境控制，感測建筑物內溫設備或機器，并進行過程監測和控制。主要根據應用場合的不同而改變其外觀。封裝后的DS18B20可用于電纜溝測溫，高爐水循環測溫，鍋爐測溫，機房測溫，農業大棚測溫，潔凈室測溫，彈藥庫測溫等各種非極限溫度場合。耐磨耐碰，體積小，使用方便，封裝形式多樣，適用于各種狹小空間設備數字測溫和控制領域。
接線說明
DS18B20溫度傳感器特點
獨特的一線接口，只需要一條口線通信
多點能力，簡化了分布式溫度傳感應用
無需外部元件
可用數據總線供電，電壓范圍為3.0
V至5.5 V 無需備用電源
測量溫度范圍為-55 ° C至+125
℃ 。華氏相當于是67 ° F到257華氏度
-10 ° C至+85 ° C范圍內精度為±0.5
° C 溫度傳感器可編程的分辨率為9~12位
溫度轉換為12位數字格式最大值為750毫秒
用戶可定義的非易失性溫度報警設置
應用范圍包括恒溫控制，工業系統，消費電子產品溫度計，或任何熱敏感系統
描述該DS18B20溫度傳感器提供9至12位（可編程設備溫度讀數。信息被發送到/從DS18B20溫度傳感器通過1線接口，所以中央微處理器與DS18B20溫度傳感器只有一個一條口線連接。為讀寫以及溫度轉換可以從數據線本身獲得能量，不需要外接電源。
因?yàn)槊恳粋�(gè)DS18B20溫度傳感器的包含一個獨特的序號，多個ds18b20溫度傳感器可以同時存在于一條總線。這使得DS18B20溫度傳感器放置在許多不同的地方。它的用途很多，包括空調環境控制，感測建筑物內溫設備或機器，并進行過程監測和控制。
|
|
外型結構和尺寸： |
|
|
|
|

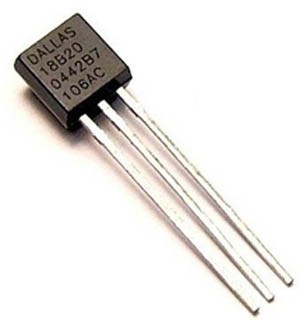

DS18B20溫度傳感器
|

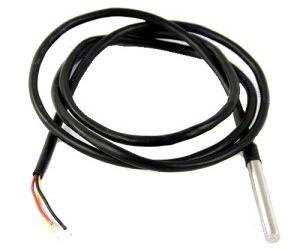

DS18B20測溫元件
|
一
單線數字溫度計DS18B20溫度傳感器介紹
DSl8B20溫度傳感器提供9位(二進制)溫度讀數指示器件的溫度信息經過單線接口送入DSl8B20溫度傳感器或從DS18B20溫度傳感器送出因此從主機CPU到DS18B20溫度傳感器僅需一條線(和地線)DS18B20溫度傳感器的電源可以由數據線本身提供而不需要外部電源因?yàn)槊恳粋�(gè)DS18B20溫度傳感器在出廠時已經給定了唯一的序號因此任意多個DS18B20溫度傳感器可以存放在同一條單線總線上這允許在許多不同的地方放置溫度敏感器件DS18B20溫度傳感器的測量范圍從-55到+125增量值為0.5可在l
s(典型值)內把溫度變換成數字
每一個DS18B20溫度傳感器包括一個唯一的64位長的序號該序號值存放在DS18B20溫度傳感器內部的ROM(只讀存貯器)中開始8位是產品類型編碼(DS18B20編碼均為10H)接著的48位是每個器件唯一的序號最后8位是前面56位的CRC(循環冗余校驗)碼DS18B20中
溫度傳感器還有用于貯存測得的溫度值的兩個8位存貯器RAM編號為0號和1號1號存貯器存放溫度值的符號如果溫度為負()則1號存貯器8位全為1否則全為00號存貯器用于存放溫度值的補碼LSB(最低位)的1表示0.5將存貯器中的二進制數求補再轉換成十進制數并除以2就得到被測溫度值(-550125)DS18B20溫度傳感器的引腳如圖226l所示每只D51820溫度傳感器都可以設置成兩種供電方式即數據總線供電方式和外部供電方式采取數據總線供電方式可以節省一根導線但完成溫度測量的時間較長采取外部供電方式則多用一根導線但測量速度較快
公司亦提供超高精度的DS18H20+
概述
:
DS18H20是一款超高精度的單總線溫度測量芯片。傳感器的測溫范圍為-55℃到+125℃；在0℃到+50℃范圍內最大誤差為±0.15℃，在全溫范圍內最大誤差為±2℃。用戶可靈活選擇電源供電模式和寄生供電模式。
特點:
l 溫度精度
: ±0.15°C(0°C-50°C) 精確的原廠校準,易于使用,不需要客戶校準
l 極佳的長期穩定性和可靠性
l 可根據客戶需求提供定制溫度范圍的高精度校準
l 單總線接口,節約布線資源
l A/D
9-12位可編程
l 寬供電電壓范圍2.7V-5.5V 每顆芯片有可編程的ID序列號
l 超強ESD保護能力（HBM>8000V）
l 應用簡單,無需額外器件
典型應用：
l 儀器儀表
l 水溫及其他環境監測
l 工業流程控制
l 醫療設備
|
