		WZPM電機用填埋式測溫鉑熱電阻傳感器

概述

　　WZPD系列電機用埋置式鉑熱電阻傳感器適用于做大中型電機繞組測溫，作為溫度傳感器與顯示儀表配套，用以直接測量電機繞組的溫度。

特點
　　采用鉑熱電阻元件，產品質量達到IEC751國際標準。鉑電阻的電阻值隨著溫度的變化而變化。溫度和電阻的關系接近于線性關系，偏差極小，且電氣性能穩定。該產品具有測量精度高，長期使用性能穩定，具有高抗震能力。其感溫元件和引出線焊點處于全封閉，因而具有極高的可靠性。

工作原理
　　鉑電阻溫度傳感器是利用金屬鉑在溫度變化時自身電阻值也隨之改變的特性來測量溫度
的，顯示儀表將會指示出鉑電阻的電阻值所對應的溫度值。當被測介質中存在溫度梯度
時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度。

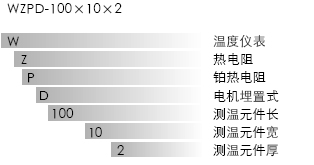

型號示例

訂貨
　訂貨時，請詳細說明產品型號、引線長度及引線有無屏蔽。特殊要求供需雙方商定。例如：WZPD-200×10×2，引線長度4000mm，有屏蔽。

技術數據

產品符合JB/T 10500.1-2005《電機用埋置式熱電阻第1部分：一般規定、測量方法和檢驗規則》和JB/T 10500.2-2005《電機用埋置式熱電阻第2部分鉑熱電阻技術要求》。

測溫范圍	分度號	精度等級	0℃阻值	熱響應時間	絕緣材料	用途
-50℃~ 200℃	PT100	A	100Ω±0.06Ω	4秒	環氧樹脂絕緣板	電極繞組測溫
		B	100Ω±0.12Ω

長度L		寬度b		厚度δ		引線
基本尺寸	偏差	基本尺寸	偏差	基本尺寸	偏差	長度L1	規格	屏蔽
60 80 100 200	+5 -3	8/10	±0.2	2	±0.2	150	3X0.2m㎡ 7/0.2	引線無屏蔽
						400
						1000	3X0.2m㎡ 7/0.2	引線有屏蔽
						2000
						3000
						4000
						5000

傳感器工作電流應≤1mA，高壓電機用填埋式鉑電阻傳感器電氣絕緣強度為6KV

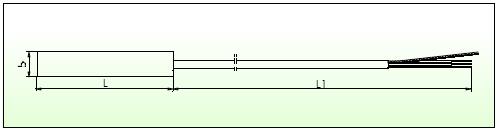

結構示例

安裝說明
　　將傳感器安裝在需要檢測溫度的部位，不要讓傳感器引線承受拉力，引線接在電機
接線盒內，屏蔽線應接地（接在電機殼體上）。

鉑熱電阻分度表
