		WZPGB高壓電機用鉑熱電阻傳感器

概述
　　PT100鉑熱電阻作為測量溫度用的傳感器，通常和顯示儀表、記錄儀表及控制裝置配套使用，測量范圍-50℃~200 ℃。主要用于各類高壓電機、大型發電機等高壓設備的溫度測量。

特點
　采用德國進口薄膜鉑熱電阻元件，產品質量達到IEC751國際標準。耐振動、可靠性高，同時具有精確靈敏、穩定性好、產品壽命長和安裝方便等優點。具有多層復合絕緣防護，電氣絕緣性能好。引線采用氟材料，耐低溫、不燃燒和良好的潤滑性等特點.

工作原理
　　PT100鉑電阻溫度傳感器是利用金屬鉑在溫度變化時自身電阻值也隨之改變的特性來測量溫度的，顯示儀表將會指示出鉑電阻的電阻值所對應的溫度值。當被測介質中存在溫度梯度時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度。

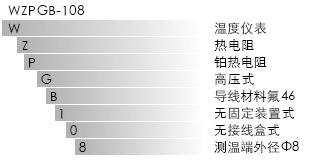

型號示例

訂貨
　訂貨時，請詳細說明產品型號、測溫端尺寸、鉑熱電阻分度號、引線長度。特殊要求供需雙方商定。例如：WZPGB-108，測溫端Φ8×38，鉑熱電阻分度號Pt100，引線長度2000mm。

技術數據

傳感器工作電流應≤1mA

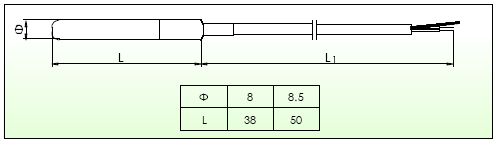

外型尺寸示例

安裝說明
　　將傳感器固定在定子繞組端部，不要讓傳感器引線承受拉力，引線接在電機接線盒內，屏蔽線應接地（接在電機殼體上）。

示意圖說明
　　傳感器固定在電機繞組的端部，也可固定在繞組線圈之間的空隙內，與繞組緊密相貼。引線固定在接線盒內，屏蔽線接電機殼體，避免在運輸和電機工作時脫落。
