MYL5系列防雷壓敏電阻

    壓敏電阻是一種限壓型保護器件。利用壓敏電阻的非線性特性，當過電壓出現在壓敏電阻的兩極間，壓敏電阻可以將電壓鉗位到一個相對固定的電壓值，從而實現對后級電路的保護。壓敏電阻的主要參數有：壓敏電壓、通流容量、結電容、響應時間等。
    壓敏電阻的響應時間為ns級，比空氣放電管快，比TVS管稍慢一些，一般情況下用于電子電路的過電壓保護其響應速度可以滿足要求。壓敏電阻的結電容一般在幾百到幾千Pf的數量級范圍，很多情況下不宜直接應用在高頻信號線路的保護中，應用在交流電路的保護中時，因?yàn)槠浣Y(jié)電容較大會增加漏電流，在設計防護電路時需要充分考慮。壓敏電阻的通流容量較大，但比氣體放電管小。
   壓敏電阻的最大特點是當加在它上面的電壓低于它的閥值"UN"時，流過它的電流極小，相當于一只關死的閥門，當電壓超過UN時，它的阻值變小，這樣就使得流過它的電流激增而對其他電路的影響變化不大從而減小過電壓對后續敏感電路的影響。利用這一功能，可以抑制電路中經常出現的異常過電壓，保護電路免受過電壓的損害。
產品類型描述:
    MYL5型壓敏電阻器,具有通流容量大、電壓范圍寬、響應時間短、抑制浪涌好、安裝更換方便等特點。因而廣泛應用于鐵路自動信號、交通控制中心、通信中繼站、低壓配電、半導體器件及各種電器設備操作過電壓保護及大氣過電壓保護。
一、特性
● 電壓范圍寬（47V～1200V）
● 非線性系數大
● 通流容量大
● 響應時間快（≤20ns）
二、主要用途
● 半導體器件保護
● 家用電器浪涌過電壓保護
● 通信、測量、控制儀器浪涌過電壓保護
● 電磁閥、繼電器操作過電壓保護

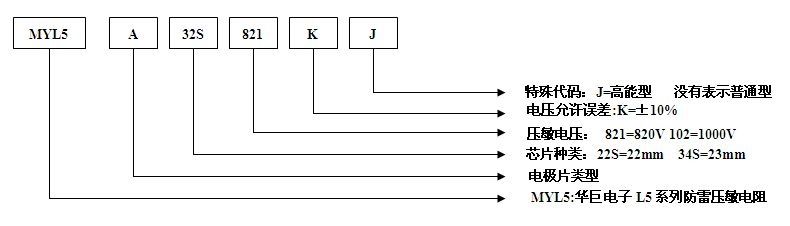

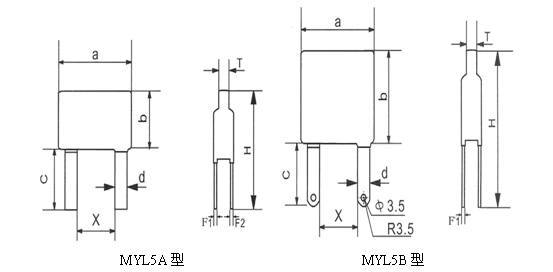

3.型號命名外型結構和尺寸：

4.主要技術參數：

型號	最大連續工作電壓		壓敏電壓	最大限制電壓		通流容量（8/20u s）		最大能量（J）	電容量
型號	AC(V)	DC(V)	V1mA	Vp(V)	lp(A)	1次(A)	2次(A)	2ms	1KH Z (pF)
MYL5□22S201K	130	170	200(180-220)	340	150	20000	15000	200	5800
MYL5□22S221K	140	180	220(198-242)	360	150	20000	15000	200	5450
MYL5□22S241K	150	200	240(216-264)	395	150	20000	15000	200	4900
MYL5□22S271K	175	225	270(243-297)	455	150	20000	15000	240	4700
MYL5□22S301K	190	245	300(270-330)	495	150	20000	15000	270	4300
MYL5□22S331K	215	275	330(297-363)	540	150	20000	15000	300	3720
MYL5□22S361K	230	300	360(324-396)	595	150	20000	15000	300	3350
MYL5□22S391K	250	320	390(351-429)	650	150	20000	15000	330	3000
MYL5□22S431K	275	350	430(387-473)	710	150	20000	15000	360	2800
MYL5□22S471K	300	385	470(423-517)	775	150	20000	15000	360	2600
MYL5□22S511K	320	415	510(459-561)	855	150	20000	15000	390	2400
MYL5□22S561K	350	455	560(504-616)	945	150	20000	15000	390	2200
MYL5□22S621K	380	505	620(558-682)	1025	150	20000	15000	390	2000
MYL5□22S681K	420	560	680(612-748)	1120	150	20000	15000	400	1800
MYL5□22S751K	460	615	750(675-825)	1240	150	20000	15000	440	1600
MYL5□22S821K	510	670	820(738-902)	1355	150	20000	15000	500	1500
MYL5□22S911K	550	745	910(819-1001)	1500	150	20000	15000	550	1350
MYL5□22S102K	625	825	1000(900-1100)	1650	150	20000	15000	600	1150
MYL5□22S112K	680	895	1100(990-1210)	1815	150	20000	15000	650	1000
MYL5□22S122K	705	970	1200(1080-1320)	1980	150	20000	15000	700	700
MYL5□34S201K	130	170	200(185-225)	340	200	30000	20000	270	6900
MYL5□34S221K	140	180	220(198-242)	360	200	30000	20000	270	6300
MYL5□34S241K	150	200	240(216-264)	395	200	30000	20000	300	5400
MYL5□34S271K	175	225	270(243-297)	455	200	30000	20000	300	4900
MYL5□34S301K	190	245	300(270-330)	495	200	30000	20000	330	4200
MYL5□34S331K	215	275	330(297-363)	540	200	30000	20000	350	3950
MYL5□34S361K	230	300	360(324-396)	595	200	40000	25000	350	3700
MYL5□34S391K	250	320	390(351-429)	650	200	40000	25000	370	3400
MYL5□34S431K	275	350	430(387-473)	710	200	40000	25000	400	3200
MYL5□34S471K	300	385	470(423-517)	775	200	40000	25000	430	3000
MYL5□34S511K	320	415	510(459-561)	855	200	40000	25000	460	2800
MYL5□34S561K	350	455	560(504-616)	945	200	40000	25000	500	2600
MYL5□34S621K	380	505	620(558-682)	1025	200	40000	25000	550	2450
MYL5□34S681K	420	560	680(612-748)	1120	200	40000	25000	600	2200
MYL5□34S751K	460	615	750(675-825)	1240	200	40000	25000	650	1700
MYL5□34S821K	510	670	820(738-902)	1355	200	40000	25000	700	1400
MYL5□34S911K	550	745	910(819-1001)	1500	200	40000	25000	750	1300
MYL5□34S102K	625	825	1000(900-1100)	1650	200	40000	25000	800	1150
MYL5□34S112K	680	895	1100(990-1210)	1815	200	40000	25000	900	850
MYL5□34S122K	705	970	1200(1080-1320)	1980	200	40000	25000	1050	740
MYL5□38S201K	130	170	200(185-225)	340	400	40000	25000	310	8100
MYL5□38S221K	140	180	220(198-242)	360	400	40000	25000	330	7800
MYL5□38S241K	150	200	240(216-264)	395	400	40000	25000	360	7400
MYL5□38S271K	175	225	270(243-297)	455	400	40000	25000	380	6750
MYL5□38S301K	190	245	300(270-330)	495	400	40000	25000	400	5900
MYL5□38S331K	215	275	330(297-363)	540	400	40000	25000	430	5300
MYL5□38S361K	230	300	360(324-396)	595	400	50000	30000	460	4700
MYL5□38S391K	250	320	390(351-429)	650	400	50000	30000	490	4300
MYL5□38S431K	275	350	430(387-473)	710	400	50000	30000	550	3900
MYL5□38S471K	300	385	470(423-517)	775	400	50000	30000	590	3500
MYL5□38S511K	320	415	510(459-561)	855	400	50000	30000	640	3200
MYL5□38S561K	350	455	560(504-616)	945	400	50000	30000	720	2800
MYL5□38S621K	380	505	620(558-682)	1025	400	50000	30000	800	2700
MYL5□38S681K	420	560	680(612-748)	1120	400	50000	30000	830	2600
MYL5□38S751K	460	615	750(675-825)	1240	400	50000	30000	850	2430
MYL5□38S821K	510	670	820(738-902)	1355	400	50000	30000	920	2150
MYL5□38S911K	550	745	910(819-1001)	1500	400	50000	30000	960	1900
MYL5□38S102K	625	825	1000(900-1100)	1650	400	50000	30000	1020	1750
MYL5□38S112K	680	895	1100(990-1210)	1815	400	50000	30000	1100	1530
MYL5□38S122K	705	970	1200(1080-1320)	1980	400	50000	30000	1200	1200

使用溫度范圍（Operating Temperature Range）：-40to85℃
保存溫度范圍（Storage Temperature Range）：-40to110℃
公司亦可根據客戶要求生產出電壓更高的壓敏電阻，目前公司可以生產的最高壓敏電壓為2700V
