過流保護片 過流保護片

選型指南      返回上一頁面
     自恢復保險絲是一種熱敏半導體材料，靈敏度本身就不高，如果不考慮靈敏度是完全可以用的，保險絲主要的參數就是熔斷電流，只要耐壓超過實際電路中的電壓就行了，比如我們常見的玻璃管的保險絲，一般標的耐壓都是250VAC，但實際應用的時候，不管是交流的直流的，不管是220V還是12V都是一樣的，考慮的是熔斷電流高靈敏度的還是需要快斷的保險絲是，自恢復保險絲屬于慢斷類型保險絲，自恢復保險絲的材料因為通電后發熱，當電流過大發熱到一定程度的時候，材料就不導電了，這個和普通的保險絲是一個道理，只不過普通的保險絲是一次型熔斷而已。自恢復保險絲是由經過特殊處理的聚合樹脂(Polymer)及分布在里面的導電粒子(Carbon Black)組成。在正常操作下聚合樹脂緊密地將導電粒子束縛在結晶狀的結構外，構成鏈狀導電電通路，此時的自恢復保險絲為低阻狀態(a)，線路上流經自恢復保險絲的電流所產生的熱能小，不會改變晶體結構。當線路發生短路或過載時，流經自恢復保險絲的大電流產生的熱量使聚合樹脂融化，體積迅速增長，形成高阻狀態(b)，工作電流迅速減小，從而對電路進行限制和保護。當故障排除后，自恢復保險絲重新冷卻結晶，體積收縮，導電粒子重新形成導電通路，自恢復保險絲恢復為低阻狀態，從而完成對電路的保護，無須人工更換。

     華巨電子是國內較早從事過流保護產品自恢復保險絲研發和生產的廠家，公司主要于熱敏電阻，壓敏電阻，自恢復保險絲的研發和生產。公司依托強大的研發能力最新推出低功耗，低內阻的貼片自恢復保險絲，適用于電池供電的手持設備，能有效增加設備的使用時間，為公司又一主打產品。公司生產的插件自恢復保險絲(PPTC&CPTC)、貼片自恢復保險絲、貼片保險絲(快斷貼片保險絲/慢斷貼片保險絲)廣泛應用于廣泛應用于軍事、醫療，人體生命、工業自動化，汽車，安防消防，家電，通訊等各種需要過流保護，過載保護的領域和場合，是全球少數掌握聚合物過流保護元件和陶瓷類過流保護元件核心技術的廠家之一。華巨自恢復保險絲公司一直秉承以技術為基礎，應用為先導不斷開發出適合當下需求的自恢復保險絲產品，我們的研發隊伍不僅有中科院金屬研究所為技術背景，技術力量雄厚，我們的自恢復保險絲產品各類指標都達到國內外權威機構標準；我們有美國以及臺灣從事多年PPTC自恢復保險絲和CPTC自恢復保險絲研發以及應用經驗的高級工程師，先后開發出手持設備用低功耗自恢復保險絲，陶瓷基片貼片自恢復保險絲，PPTC過流保護片和高耐壓高保持電流的自恢復保險絲等新產品，用來替代一些我們國內原來不能生產只能依賴進口的產品。我們所提供多種自恢復保險絲可以滿足現在高科技應用上高標準的嚴苛的需要。華巨電子自恢復保險絲產品的品質和性能完全可以替代Littelfuse，聚鼎和Raychem等進口品牌產品。

●基本原理
高分子PTC全稱“高分子正溫度系數熱敏電阻器”，由于其材料的特殊性能而具有優良的過電流保護功能。高分子PTC串聯于線路中（如圖一），正常情況下它呈低阻值狀態，工作電流可順利通過；當電路中出現異常大電流時，它的阻抗迅速增大（呈高阻值狀態），有效限制大電流通過，保護電路不受損壞（如圖二）。當故障電流排除后，高分子PTC的阻值迅速下降恢復到低阻值狀態。
●選用指南
采用高分子PTC既安全又方便，是雙贏策略。選用時首先考慮工作電壓應小于等于高分子PTC所能隨的最大電壓；其次是匹配好工作電流的大小，規格書中所列工作電流（IH）是指在工作環境溫度25℃時的電流值，如實際工作環境溫度與之不同，還應考慮溫度電流折減因素，具體參照圖三。最后還要考慮安裝方式（如插件、光片插入）。其它技術指標參照規格書。如有特殊情況，請直接與我公司聯系，可否特殊加工。


圖一 圖二

過流保護片概述：過流保護片是專門用于防止由于濫充電而引起的電池過溫，電池過溫是電池組設計人員主要關心的問題。鋰電池組中盡管有過壓及過流檢測安全保護電路，（包括集成電路及為在有過強的靜電放電、溫度過高以及短路的情況下半導體電路會出現故障。）但在電壓保護電路失效而又沒有溫度保護的情況下，電池就會在過充或濫充時產生過多熱量，使電池破裂、漏液、冒煙、甚至燃燒。
    華巨公司推出一種新型條狀過流保護片，與以往產品相比電阻低，該器件能同時起到過流保護及過溫保護的作用，專為降低電池組阻抗、滿足更長工作時間要求的便攜式電子產品而設計。特別適合于鋰離子及鎳氫等對溫度較為敏感的二次（可充電）電池。
　　電池過流保護片和電池組里面的原電池串聯在一起，無論溫升是由短路造成的還是由過充引起的，器件都可以發揮保護作用，無須熱熔斷絲或雙金屬斷路器。此條狀器件采用鎳做引腳，尺寸又小又薄，可直接焊到原電池上，既節省空間，又降低安裝費用

　

一、帶狀電池過流保護片

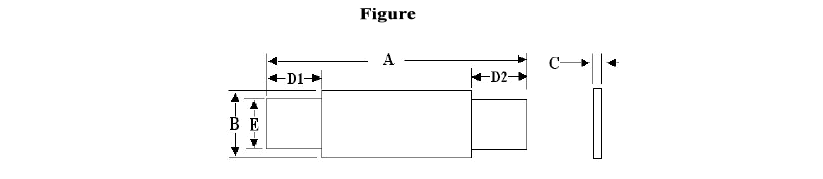

●RFS系列過流保護片產品尺寸

Model
型號

　		 A B C D1 D2 E
MIN MAX MIN MAX MIN MAX MIN MIN MIN MAX
RFS-070 19.9 22.1 4.9 5.2 0.7 1.2 5.5 5.5 3.9 4.1
RFS-120 19.9 22.1 4.9 5.2 0.6 1.0 5.5 5.5 3.9 4.1
RFS-175 20.9 23.1 4.9 5.2 0.6 1.0 4.1 4.1 3.9 4.1
RFS-200 21.3 23.4 10.2 11.0 0.5 1.1 5.0 5.0 4.8 5.4
RFS-350 28.4 31.8 13.0 13.5 0.5 1.1 6.3 6.3 6.0 6.6
RFS-420 30.6 32.4 12.9 13.6 0.5 1.1 5.0 5.0 6.0 6.7

●RFS系列過流保護片電氣特性(25℃)

Model
型號

Ih

It

Trip Time

Vmax

Imax

Rmin

Rmax

Pdmax

A

A

A

S

V

A

Ω

Ω

W
RFS-070 0.70 1.45 3.5 5.0 15 100 0.100 0.200 0.7
RFS-120 1.20 2.70 6.0 5.0 15 100 0.085 0.16 0.8
RFS-175 1.75 3.80 8.75 5.0 15 100 0.050 0.090 0.9
RFS-200 2.00 4.40 10.0 4.0 30 100 0.30 0.60 1.6
RFS-350 3.5 6.3 20 3.0 30 100 0.017 0.031 1.9
RFS-420 4.2 7.6 20 6.0 30 100 0.012 0.024 2.2

●LV系列過流保護片產品尺寸

Model
型號

A B C D1 D2 E
MIN MAX MIN MAX MIN MAX MIN MIN MIN MAX
LV110 23.6 25.6 2.7 2.9 - 0.7 7.0 7.0 2.3 2.5
LV170 20.9 22.9 4.9 5.3 0.5 0.8 6.0 6.0 3.9 4.1
LV175 21.2 23.2 3.5 3.7 - 0.7 5.6 5.6 2.9 3.1
LV210 20.9 23.1 4.9 5.3 0.6 0.8 4.1 4.1 3.9 4.1
LV220 21.1 23.3 3.5 3.9 0.6 0.8 5.1 5.1 2.9 3.1
LV230 23.9 23.1 4.9 5.1 - 0.7 4.1 4.1 3.9 4.1
LV270 20.9 23.1 4.9 5.3 0.6 0.8 4.1 4.1 3.9 4.1

●LV系列過流保護片電氣特性(25℃)

Model
型號

Ih

It

Trip Time

Vmax

Imax

Rmin

Rmax

Pdmax

A

A

A

S

V

A

Ω

Ω

W
LV110 1.1 2.7 7.00 5.0 16 100 0.038 0.070 0.7
LV170 1.7 3.4 8.50 5.0 16 100 0.030 0.052 0.7
LV175 1.75 3.6 8.75 5.0 16 100 0.029 0.051 0.8
LV210 2.1 4.7 10.0 5.0 16 100 0.018 0.030 1.2
LV220 2.2 5.3 11.0 5.0 16 60 0.017 0.029 0.8
LV230 2.3 5.0 10.0 5.0 12 100 0.012 0.018 1.4
LV270 2.7 6.5 13.5 5.0 16 60 0.012 0.018 1.2

●LR系列過流保護片尺寸

Model
型號

A B C D1 D2 E
MIN MAX MIN MAX MIN MAX MIN MIN MIN MAX
LR-070 19.0 22.0 4.9 5.2 0.6 1.0 5.0 5.0 3.9 4.1
LR-100 20.0 23.0 4.9 5.2 0.6 1.0 5.0 5.0 3.9 4.1
LR-170 16.0 18.0 4.9 5.2 0.6 0.8 5.0 5.0 3.9 4.1
LR-175 20.0 23.0 3.5 3.8 0.6 0.8 5.0 5.0 2.9 3.1
LR-180 23.0 25.0 4.9 5.2 0.6 1.0 5.0 5.0 3.9 4.1
LR-190 20.0 22.5 4.9 5.2 0.6 1.0 5.0 5.0 3.9 4.1
LR-200 20.0 23.0 4.9 5.2 0.6 1.0 5.0 5.0 3.9 4.1
LR-260 20.0 23.0 4.9 5.2 0.6 1.0 5.0 5.0 3.9 4.1
LR-300 28.0 31.8 6.9 7.5 0.6 1.0 6.0 6.0 4.9 5.1
LR-350 28.0 31.8 6.9 7.5 0.6 1.0 6.0 6.0 4.9 5.1
LR-380 28.0 31.8 6.9 7.5 0.6 1.0 6.0 6.0 4.9 5.1
LR-450 25.0 28.0 10.0 15.5 0.6 1.0 5.0 5.0 4.9 5.1
LR-550 30.0 35.0 6.9 7.5 0.6 1.0 6.0 6.0 4.9 5.1
LR-600 28.0 30.0 6.9 14.5 0.6 1.0 6.0 6.0 5.9 6.1
LR-730 27.0 29.0 13.9 14.5 0.9 1.0 6.0 6.0 5.9 6.1
LR-900 45.0 48.0 7.5 8.5 0.9 1.3 6.0 6.0 5.9 6.1
LR-1300 61.0 66.0 9.4 10.0 0.9 1.3 6.0 6.0 5.9 6.1
LR-1410 58.0 60.0 13.4 14.0 0.9 1.3 6.0 6.0 5.9 6.1

●LR 系列過流保護片電氣特性(25℃)

Model
型號

Ih

It

Trip Time

Vmax

Imax

Rmin

Rmax

Pdmax

A

A

A

S

V

A

Ω

Ω

W
LR-070 0.70 1.45 3.5 5.0 15 100 0.100 0.200 0.70
LR-100 1.00 2.5 5.0

7.0

16 100 0.070 0.130 0.90
LR-170 1.70 3.4 8.5 5.0 16 100 0.030 0.052 0.70
LR-175 1.75 3.6 8.5 5.0 16 100 0.030 0.050 0.80
LR-180 1.8 3.8 9.0 2.9 16 100 0.040 0.050 1.0
LR-190 1.9 4.2 10.0 3.0 16 100 0.039 0.079 1.9
LR-200 2.0 4.4 10.0 4.0 16 100 0.030 0.060 1.6
LR-260 2.6 5.8 13.0 5.0 16 100 0.020 0.042 1.0
LR-300 3.0 6.3 15.0 4.0 20 100 0.015 0.031 1.7
LR-350 3.5 7.2 20.0 3.0 20 100 0.017 0.031 1.9
LR-380 3.8 8.3 19.0 5.0 20 100 0.013 0.026 1.2
LR-450 4.5 8.9 22.5 5.0 20 100 0.011 0.020 1.4
LR-550 5.5 10.5 27.5 5.0 20 100 0.009 0.016 2.0
LR-600 6.0 11.7 30.0 5.0 20 100 0.007 0.014 1.7
LR-730 7.3 14.1 30.0 5.0 20 100 0.006 0.012 1.9
LR-900 9.0 17.0 45.0 5.0 20 100 0.004 0.010 2.5
LR-1300 13.0 21.2 50.0 10.0 20 100 0.004 0.007 2.2
LR-1410 14.1 26.2 70.0 5.0 20 100 0.003 0.005 2.2

●RFV系列過流保護片產品尺寸

Model
型號

A B C D1 D2 E
MIN MAX MIN MAX MIN MAX MIN MIN MIN MAX
RFV-110 23.6 25.6 2.7 2.9 - 0.7 7.0 7.0 2.3 2.5
RFV-170 15.4 17.5 7.0 7.4 0.5 0.8 4.0 4.0 3.9 4.1
RFV-175 21.2 23.2 3.5 3.7 - 0.7 5.6 5.6 2.9 3.1
RFV-200 20.9 23.1 4.1 4.5 - 0.8 3.0 3.0 3.9 4.1
RFV-210 20.9 23.1 4.9 5.3 0.6 0.8 4.1 4.1 3.9 4.1
RFV-240 23.8 26.2 4.9 5.3 - 0.8 3.5 3.5 3.9 4.1

●RFV系列過流保護片產品電氣特性(25℃)

Model
型號

Ih

It

Trip Time

Vmax

Imax

Rmin

Rmax

Pdmax

A

A

A

S

V

A

Ω

Ω

W
RFV-110 1.1 2.7 7.0 5.0 16 100 0.038 0.070 0.7
RFV-170 1.7 3.4 8.5 3.0 16 100 0.030 0.052 1.0
RFV-175 1.75 3.6 8.75 5.0 16 100 0.029 0.051 0.8
RFV-200 2.0 4.7 10.0 5.0 16 100 0.018 0.030 1.2
RFV-210 2.1 4.7 10.0 5.0 16 100 0.018 0.030 1.2
RFV-240 2.4 5.9 12.0 5.0 16 100 0.014 0.026 1.0

二、圓型電池過流保護片

　

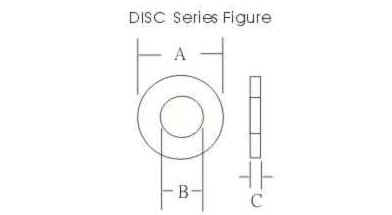

●Disc PTC產品尺寸

　Model
型號

I hold

Vmax

I max

Trip Time

Rmin

Rmax

A

Vdc

A

A

T(s)

Ω

Ω

PTC-3870D

3.50

15

40

12.50

10.00

0.008

0.045
PTC-3871D

2.50

15

40

10.00

6.00

0.018

0.065
PTC-3872N

3.00

15

40

12.00

5.00

0.015

0.060
PTC-3873N

3.00

15

40

10.00

5.00

0.017

0.065
PTC-3874N

2.50

15

40

10.00

5.00

0.014

0.060
PTC-3875N

2.80

15

40

5.00

80.00

0.015

0.060
PTC-3876N

1.20

15

40

10.00

10.00

0.015

0.078
PTC-3877N

1.20

15

40

10.00

5.00

0.025

0.072
PTC-3878N

1.40

15

40

8.00

1.00

0.040

0.100
PTC-3879N

2.20

15

40

10.00

5.00

0.005

0.055

●Disc PTC 過流保護片產品電氣特性(25℃)

Model
型號

A

B

C

Electrode Material

電極材料

MAX

MAX

MAX

PTC-3870D

14.15

7.55

0.36

Ni/Cu
PTC-3871D

15.15

9.05

0.36

Ni/Cu
PTC-3872N

16.10

10.15

0.38

Ni
PTC-3873N

16.33

11.05

0.35

Ni
PTC-3874N

16.10

10.15

0.36

Ni
PTC-3875N

14.45

6.35

0.38

Ni
PTC-3876N

15.45

9.05

0.36

Ni
PTC-3877N

15.80

9.05

0.34

Ni
PTC-3878N

11.75

5.55

0.36

Ni
PTC-3879N

16.05

8.05

0.36

Ni
