		KTY 線性熱敏電阻溫度傳感器

一、概述

KTY系列單晶硅溫度傳感器是國際上最新型的溫度傳感器他可以在-55℃至300℃范圍內測量溫度，例如空調、烘箱等。特別是在伺服電機上已得到廣泛應用。

二、特點：

KTY系列溫度傳感器結構簡單，性能穩定，動作時間較快，阻溫曲線也比較線性。

三、技術參數
3.1、絕緣電阻≥100MΩ
3.2、引線材料0.35mm聚四氟乙烯高溫線

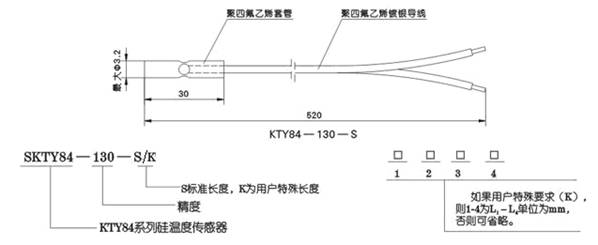

3.3、典型外形尺寸及型號示例

產品標志說明：

技術參數：

規格	溫度系數	熱動作時間			工作溫度范圍
規格	溫度系數	在靜止的空氣中	在靜止的液體中	在流動的液體中	℃
SKTY81	0.79%/K	30S	5S	3S	-55～150
SKTY82	0.79%/K	7S	1S	0.5S	-55～150
SKTY83	0.61%/K	20S	1S	0.5S	-55～175
SKTY84	0.76%/K	20S	1S	0.5S	-40～300
SKTY85	0.76%/K	20S	1S	0.5S	-40～125

3.5

KTY偏差

規格	條件	最小值	中間值	最大值	單位
SKTY81-110-S	環境溫度25℃ 恒流1mA	990	1000	1010	Ω
SKTY81-120-S		980	1000	1020
SKTY81-121-S		980	990	1000
SKTY81-122-S		1000	1010	1020
SKTY81-150-S		950	1000	1050
SKTY81-151-S		950	975	1000
SKTY81-152-S		1000	1025	1050
SKTY81-210-S		1980	2000	2020
SKTY81-220-S		1960	2000	2040
SKTY81-221-S		1960	1980	2000
SKTY81-222-S		2000	2020	2040
SKTY81-250-S		1900	2000	2100
SKTY81-251-S		1900	1950	2000
SKTY81-252-S		2000	2050	2100
SKTY83-110-S		990	1000	1010
SKTY83-120-S		980	1000	1020
SKTY83-121-S		980	990	1000
SKTY83-122-S		1000	1010	1020
SKTY83-150-S		950	1000	1050
SKTY83-151-S		950	975	1000
SKTY83-152-S		1000	1025	1050
SKTY83-210-S		1980	2000	2020
SKTY83-220-S		1960	2000	2040
SKTY83-221-S		1960	1980	2000
SKTY83-222-S		2000	2020	2040
SKTY83-250-S		1900	2000	2100
SKTY83-251-S		1900	1950	2000
SKTY83-252-S		2000	2050	2100
SKTY84-130-S	環境溫度100℃ 恒流1mA	970	1000	1030
SKTY84-150-S		950	1000	1050
SKTY84-151-S		950	975	1000
SKTY84-152-S		1000	1025	1050
SKTY85-110-S	環境溫度25℃ 恒流1mA	990	1000	1010
SKTY85-120-S		980	1000	1020
SKTY85-121-S		980	990	1000
SKTY85-122-S		1000	1010	1020
SKTY85-150-S		950	1000	1050
SKTY85-151-S		950	975	1000
SKTY85-152-S		1000	1025	1050

常用玻封線性熱敏電阻SCKTY規格：可替代NXP(PHILIPS) KTY81,KTY82,KTY83,KTY84,KTY85，和RTI公司的DS系列。

外形尺寸(單位:mm)

特點

1. SCKTY 線性熱敏電阻玻璃封裝系列產品為軸向引線玻璃封裝型
2. 主體基質材料是半導體硅單晶，又稱硅熱敏電阻(Silicon PTC Thermistors)
3. 電阻值隨溫度增加呈線性上升，又稱線性正溫度系數熱敏電阻器或LPTC熱敏電阻
4. 耗散系數：2.5~5mW/℃
5. 最大工作電流：Iopr=1.0mA
6. 穩定性：年變化率≤0.01℃/年
7. 溫度系數：α25/50≥0.7%/℃,即α25/50≥7000PPM
8. 額定功率：50mW
9. 使用溫度范圍：-50~+150℃
10.精度高1%,2%,3%,5%
11.體積小、結構堅固、便于自動化安裝
12.玻璃封裝，可在高溫和高濕等惡劣環境下使用

規格型號	阻值（Ω）at25℃		精度	額定電流	最大電流	資料下載
	Min	Max		Itype	I_max
	Min	Max		(mA)	_(mA)
SCKTY83-200	200		±1%~±5%	5	8
SCKTY83-500	500		±1%~±5%	5	8
SCKTY83-600	600		±1%~±5%	5	8
SCKTY83-1400	1400		±1%~±5%	5	8
SCKTY83-1600	1600		±1%~±5%	5	8
SCKTY83-2000	2000		±1%~±5%	5	8
SCKTY83-3000	2000		±5%	5	8
SCKTY83-110	990	1010	±1%	5	8	下載
SCKTY83-120	980	1020	±1%	5	8	下載
SCKTY83-121	980	1000	±1%	5	8	下載
SCKTY83-122	1000	1020	±1%	5	8	下載
SCKTY83-150	950	1050	±5%	5	8	下載
SCKTY83-151	950	1000	±2.5%	5	8	下載
SCKTY83-152	1000	1050	±2.5%	5	8	下載
SCKTY81-110	990	1010	±1%	5	8	下載
SCKTY81-120	980	1020	±1%	5	8	下載
SCKTY81-121	980	1000	±1%	5	8	下載
SCKTY81-122	1000	1020	±1%	5	8	下載
SCKTY81-150	950	1050	±5%	5	8	下載
SCKTY81-151	950	1000	±2.5%	5	8	下載
SCKTY81-152	1000	1050	±2.5%	5	8	下載
SCKTY81-210	1980	2020	±1%	5	8	下載
SCKTY81-220	1960	2040	±2%	5	8	下載
SCKTY81-221	1960	2000	1%	5	8	下載
SCKTY81-222	2000	2040	±1%	5	8	下載
SCKTY81-250	1900	2100	±5%	5	8	下載
SCKTY81-251	1900	2000	±2.5%	5	8	下載
SCKTY81-252	2000	2100	±2.5%	5	8	下載
SCKTY82-110	990	1010	±1%	5	8	下載
SCKTY82-120	980	1020	±1%	5	8	下載
SCKTY82-121	980	1000	±1%	5	8	下載
SCKTY82-122	1000	1020	±1%	5	8	下載
SCKTY82-150	950	1050	±5%	5	8	下載
SCKTY82-151	950	1000	±2.5%	5	8	下載
SCKTY82-152	1000	1050	±2.5%	5	8	下載
SCKTY82-210	1980	2020	±1%	5	8	下載
SCKTY82-220	1960	2040	±2%	5	8	下載
SCKTY82-221	1960	2000	1%	5	8	下載
SCKTY82-222	2000	2040	±1%	5	8	下載
SCKTY82-250	1900	2100	±5%	5	8	下載
SCKTY82-251	1900	2000	±2.5%	5	8	下載
SCKTY82-252	2000	2100	±2.5%	5	8	下載
SCKTY84-130	970(at100℃)	1030(at100℃)	R100=±3%	5	8		主要用于電機保護	下載
SCKTY84-150	950(at100℃)	1050(at100℃)	R100=±5%	5	8			下載
SCKTY84-151	950(at100℃)	1000(at100℃)	R100=±2.5%	5	8			下載
SCKTY84-152	975(at100℃)	1025(at100℃)	R100=±2.5%	5	8			下載
KTY8系列溫度傳感器	/	/	/	/	/	/	主要用于電機保護	下載
